中国
GREETWIN
SGS、ISO9001、CE、ROHS
GW-43FSRC
1个
面议
PE泡沫纸箱
收到付款后 3 个工作日
电汇、信用证、西联汇款、速汇金
每月 5000 件

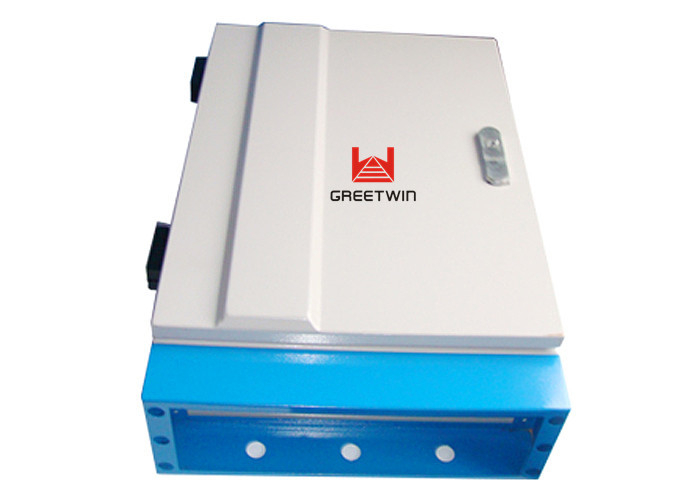

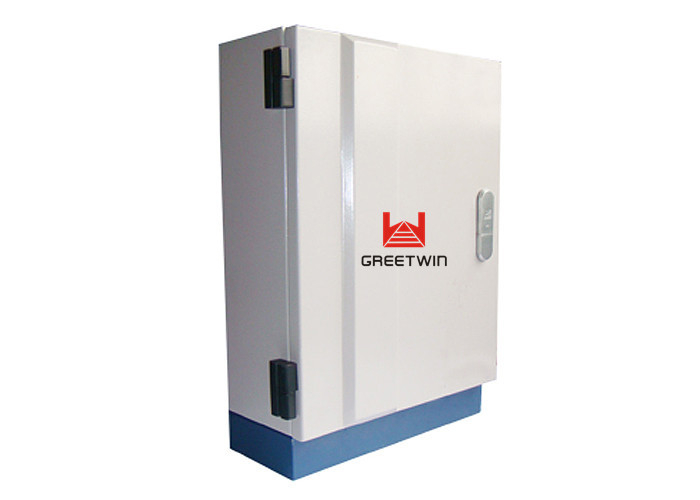

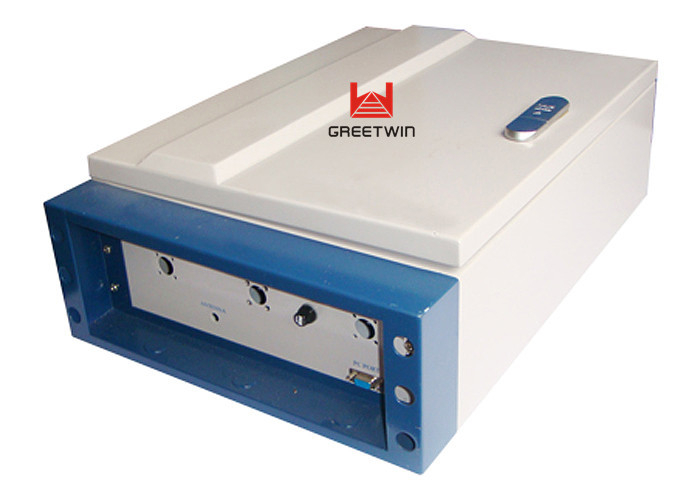

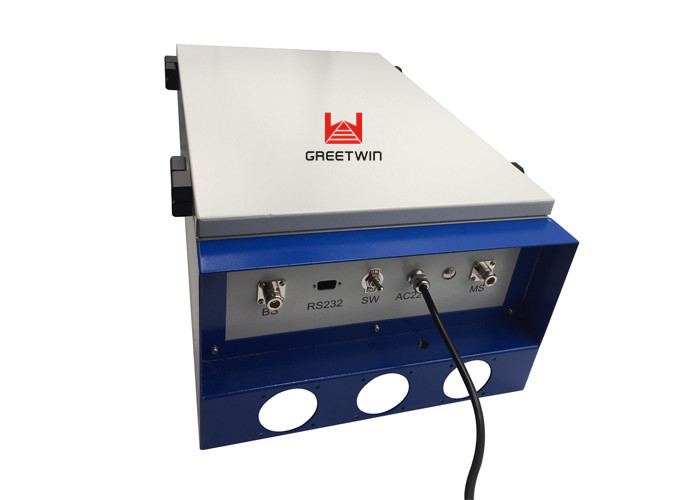

移位 CDMA 信号中继器 43dBm 800MHz 20W 频率，有线接入
频移直放站（FSR）专为解决移动信号弱的问题而设计，相比射频直放站可以扩大覆盖范围，减少对没有光缆的地区的投资。
整个FSR系统由两部分组成：Donor Unit和Remote Unit。它们通过与 BTS 不同频率的射频波透明地传输和放大 BTS（基站收发站）和移动设备之间的无线信号。
施主单元通过靠近基站的直接耦合器（或通过施主天线通过露天射频传输）接收基站信号，然后将其从工作频率转换为链路频率，并将放大后的信号通过链接天线。远程单元将信号重新转换为工作频率，并将信号提供给网络覆盖不足的区域。并且移动信号也被放大并通过相反的方向重传到BTS。
根据 Donor Unit 接收 BTS 信号的方式，有两种 FSR 可供选择：
1. Cable-Access FSR：通过靠近BTS的直接耦合器接收BTS信号（推荐）；
2. Wireless-Access FSR：通过Donor Antenna接收BTS信号（适用于Donor Unit安装在BTS塔上，在Donor Unit和Remote Unit之间看不到视线的情况下）。
两种类型的 FSR 都可以根据链路频率的可用性分为 2 个子类别：
1. In-Band FSR：链路频率在BTS的工作频段内；
2. Out-of-Band FSR：链路频率超出BTS的工作频段。
FSR 主要适用于这种情况：
覆盖区域远离基站，无光纤连接；
BTS 与要覆盖的区域之间的距离为 20 公里左右。
与RFR（射频中继器）和FOR（光纤中继器）相比，FSR具有以下优点和缺点：
与RFR（射频中继器）和FSR（频移中继器）相比，FOR具有以下优点和缺点：
优点：
· 不再自振，安装位置选择方便；
· 对于Cable-Access类型，由Donor Unit拾取的纯BTS信号将大大降低信号噪声；
· Remote Unit可以安装在BTS覆盖范围之外；
· 可实现360度全方位覆盖；
20W移频中继器 缺点：
· 设备总成本较高；
· 需要占用一定的频率资源作为Link Frequency；
链路天线之间应能看到一条视线。
20W移频中继器 应用：
扩大信号覆盖范围或填补信号弱或不可用的信号盲区。
· 户外：机场、旅游区、高尔夫球场、隧道、工厂、矿区、村庄、高速公路
· 室内：酒店、会展中心、地下室、商场、办公室、停车场。
| 捐助单位 | 远程单元 | ||
| 工作频率（可定制） | 上行链路 (MHz) | 824~849 | |
| 下行链路 (MHz) | 869~894 | ||
| 链接频率 | 可定制 | ||
| 传输距离 | ≤20公里 | ||
| 频道数（用于频道切换） | 1 或 2 | ||
| 频率误差 | ≤ 0.05ppm | ||
| 最大限度。输出功率（可定制） | 上行链路 | 有线接入：≥0dBm 无线接入：≥30dBm | ≥33dBm |
| 下行链路 | 40dBm | 43dBm | |
| 最大限度。输入电平（非破坏性） | ≥ -10dBm | ||
| 最大限度。获得 | 有线接入：≥45dB 无线接入：≥85dB | ≥90分贝 | |
| 增益调整范围 | 1~31dB @ 1dB 步长 | ||
| 电压驻波比 (VSWR) | < 1.5 | ||
| 噪声系数 | < 5dB（仅适用于上行链路） | ||
| 杂散发射 | 工作频段内 | ≤ -15dBm/30kHz | |
| 工作范围外 (Δf > 2.5MHz) | 30MHz~1GHz：≤-36dBm/100kHz | ||
| 三阶互调 | ≤ -15dBm/30kHz | ||
| 带内纹波 | ≤ 3dB | ||
| 系统延迟 | ≤ 10μSec | ||
| 输入/输出阻抗 | 50Ω | ||
| 射频连接器 | N-Type (Female) / 可更换 / 外壳底部 | ||
| 温度范围 | 操作：-25°C ~ +55°C / 储存：-30°C ~ +60°C | ||
| 相对湿度范围 | ≤ 95%（非冷凝） | ||
| 电源（可定制） | DC -48V / AC 220V, 50/60Hz / AC 110V, 50/60Hz | ||
| 备用电源（可选） | 4个小时 | ||
| 套管水平 | IP65 | ||
| Dimensions | 428 毫米 x 328 毫米 x 220 毫米 | ||
| 重量 | 25公斤 | 30公斤 | |
| 网管监控功能（可选） | 门状态、温度、电源、LNA、VSWR、自激等实时报警 远程控制开关机、增减输出功率等 输出/输入功率实时状态、 UL/DL 增益、中继器的所有状态等。 | ||
20W移频中继器 支持这些频率：
| 频率范围 | 上行链路 | 下行链路 |
| CDMA 450 | 452.5 - 457.5MHz | 462.5 - 467.5MHz |
| LTE700 A/B | 699- 716MHz | 729- 746MHz |
| LTE700 C | 777- 787MHz | 746- 756MHz |
| LTE700 D | 788- 798MHz | 758- 768MHz |
| LTE 800 | 832- 862MHz | 791- 821MHz |
| 爱登 | 806- 824MHz | 851- 869MHz |
| CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
| GSM 900 | 890- 915MHz | 935- 960MHz |
| EGSM | 880 - 915MHz | 925 - 960MHz |
| AWS1700 | 1710- 1755MHz | 2110- 2155MHz |
| DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
| 个人电脑 1900 | 1850- 1910MHz | 1930- 1990MHz |
| WCDMA/3G 2100 | 1920- 1980MHz | 2110- 2170MHz |
| LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |
应用图：
