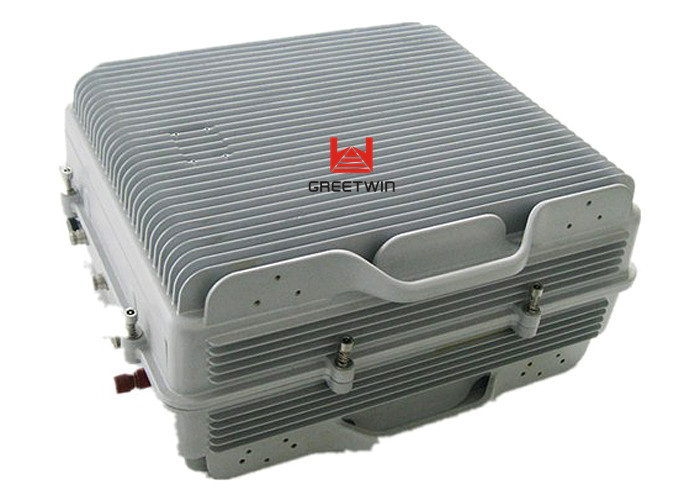

用于隧道覆盖解决方案的 10W CDMA 450Mhz 全频段 3G 信号中继器

数量:
  • 中国

  • GREETWIN

  • SGS、ISO9001、CE、ROHS

  • GW-40BSRC450

  • 1个

  • 面议

  • PE泡沫纸箱

  • 收到付款后 3 个工作日

  • 电汇、信用证、西联汇款、速汇金

  • 每月 5000 件

用于隧道覆盖解决方案的 10W CDMA 450Mhz 全频段 3G 信号中继器







1)无源分布式天线同轴馈电

采用无源分布式天线同轴馈电覆盖是一种可选方式。这种覆盖方案设计更灵活,成本相对较低,安装更方便。同轴电缆的衰减相对较低。天线增益的选择主要取决于安装条件的限制。在条件允许的情况下,天线增益越高,覆盖范围越大。该方案的简单之处在于使用单根天线覆盖隧道,这是覆盖较短隧道的最便宜的方案。



10W 移动信号中继器是最常用的中继器。它具有简单的结构,可以在双无线网络中的 BTS(基站收发器)和移动设备之间透明地传输和放大无线信号(相同频率)。
40dBm 移动信号中继器用作 BTS 和移动设备之间的中继。它通过施主天线从 BTS 接收信号,对信号进行线性放大,然后通过覆盖天线(或室内信号分配系统)将其重新传输到弱/盲覆盖区域。并且移动信号也被放大并通过相反的方向重传到BTS。

特征:
* 铝合金外壳,IP65防护,防尘、防水、耐腐蚀;
* 高选择性通道选择器可同时处理多个通道;
* 采用高增益、低噪声的线性放大器,对基站无干扰;
* 采用高选择性、低插入损耗的滤波器,消除了上下行之间的干扰;
*(可选)USB端口提供连接到本地监控的笔记本电脑或内置无线调制解调器与NMS(网络管理系统)通信,可以远程监控中继器的工作状态并将操作参数下载到中继器。

射频中继器主要适用于以下情况:
*中继器可以找一个可以接收到足够强的纯BTS信号的安装位置,并且可以满足隔离的要求,避免自激振荡;
*BTS与覆盖区域的距离为2km左右。

与FSR(频移中继器)和FOR(光纤中继器)相比,射频中继器具有以下优点和缺点:
临:
易于搭建安装场地;
降低设备和场地建设成本。

缺点:
*安装不当可能引起自激;
*Coverage Antenna 必须对着 Donor Antenna,这限制了覆盖角度;
* 由于施主天线从空中接收信号,可能会引入高信号噪声;
*中继器应安装在基站覆盖范围内。

应用:
扩大信号弱或不可用的信号盲区的信号覆盖范围。
室内:酒店、家庭、地下室、商场、办公室、停车场等
户外:机场、旅游区、高尔夫球场、隧道、工厂、矿区、村庄、高速公路



型号:
33dBm,GW-33BSRC450
37dBm,GW-37BSRC450
40dBm,GW-40BSRC450
43dBm,GW-43BSRC450


规格:



  GSM 850
工作频率(可定制) 上行链路 (MHz) 452~457.5MHz
下行链路 (MHz) 462~467.5MHz
工作带宽 5.5兆赫
最大限度。输入电平(非破坏性) -10dBm
最大限度。输出功率(可定制) 40dBm
最大限度。获得 ≥95分贝
增益调整范围 1~31 dB @ 1dB 步长
电压驻波比 (VSWR) < 1.5
杂散发射 工作频段内 ≤ -15dBm/30kHz
工作范围外
(Δf > 2.5MHz)
9kHz~1GHz:≤-36dBm/30kHz
1GHz~12.75GHz:≤-30dBm/30kHz
噪声系数 ≤ 5dB
带内纹波 ≤ 3dB
三阶互调 ≤ -45dBc/30kHz(额定输出功率下测得)
系统延迟 ≤ 5.0μSec
输入/输出阻抗 50Ω
射频连接器 N-Type (Female) / 可更换 / 外壳底部
温度范围 操作:-25°C ~ +55°C / 储存:-30°C ~ +60°C
相对湿度范围 ≤ 95%(非冷凝)
电源(可定制) 交流 220V,50/60Hz / 交流 110V,50/60Hz
能量消耗 ≤ 200W
备用电源(可选) 4个小时
套管水平 IP65
Dimensions 550mm X 440mm X 235mm
重量 40公斤
网管监控功能(可选) 门状态、温度、电源、LNA、VSWR、自激等实时报警 远程控制开关机、增减输出功率等 输出/输入功率实时状态、 UL/DL 增益、中继器的所有状态等。



支持这些频率:



频率范围 上行链路 下行链路
CDMA 450 452.5 - 457.5MHz 462.5 - 467.5MHz
LTE700 A/B 699- 716MHz 729- 746MHz
LTE700 C 777- 787MHz 746- 756MHz
LTE700 D 788- 798MHz 758- 768MHz
LTE 800 832- 862MHz 791- 821MHz
爱登 806- 824MHz 851- 869MHz
CDMA 800/GSM 850 824- 849MHz 869- 894MHz
GSM 900 890- 915MHz 935- 960MHz
EGSM 880 - 915MHz 925 - 960MHz
AWS1700 1710- 1755MHz 2110- 2155MHz
DCS 1800 1710- 1785MHz 1805- 1880MHz
个人电脑 1900 1850- 1910MHz 1930- 1990MHz
WCDMA/3G 2100 1920- 1980MHz 2110- 2170MHz
LTE 2600 2500- 2570MHz 2620- 2690MHz

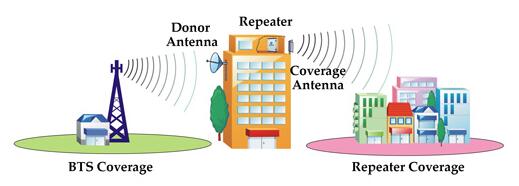

应用图:



用于隧道覆盖解决方案的 10W CDMA 450Mhz 全频段 3G 信号中继器 0



室内覆盖:

10W CDMA 450Mhz 全频段 3G 信号中继器,用于隧道覆盖解决方案 1

户外覆盖:

用于隧道覆盖解决方案 2 的 10W CDMA 450Mhz 全频段 3G 信号中继器
