中国
GREETWIN
SGS、ISO9001、CE、ROHS
GW-40DRDW
1个
面议
PE泡沫纸箱
收到付款后 3 个工作日
电汇、信用证、西联汇款、速汇金
每月 5000 件

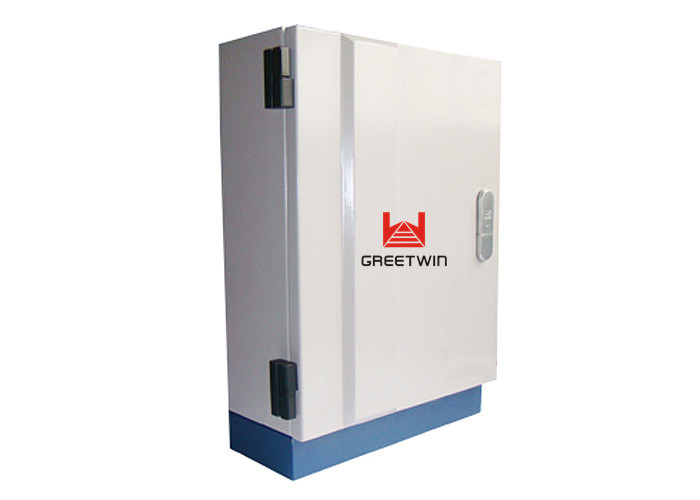

DSP 37dBm 双频 Wifi 扩展器 1800MHz WCDMA 数字中继器
数字中继器是一种在FPGA平台上采用DSP（数字信号处理）技术的新型射频中继器，高线性元件和无与伦比的创新DSP滤波提供顶级性能。数字直放站可选择频段选择或信道选择操作模式，在上行链路和下行链路上支持多达 12 个信道。使用先进的 ALC 机制，每个通道都有单独的增益和 ALC 设置。
数字中继器 特征：
· 铝合金IP65外壳，防尘、防水、耐腐蚀；
· 高增益线性功放技术，性能可靠
· 内置AGC&ALC功能，无需设置即可轻松安装。
· 体积小，重量轻，易于安装在墙上或杆上
· 采用高选择性、低插入损耗的滤波器，消除了上下行之间的干扰
· 支持SNMP 和基于Web 的GUI。
· RS232 或 RJ45 端口提供到笔记本电脑的链接，用于通过内置网络界面进行本地设置和监控。
· 内置无线调制解调器（选件），可通过 SMS、GPRS 或 TCP/IP 进行远程监控。
· 详细的中继器参数和状态可以通过内置的Web界面监控，如RSSI、温度、输出功率电平、增益、ATT、回波损耗、VSWR等。
数字中继器 应用：
扩大信号覆盖范围或填补信号弱或不可用的信号盲区。
· 户外：机场、旅游区、高尔夫球场、隧道、工厂、矿区、村庄、高速公路
· 室内：酒店、会展中心、地下室、商场、办公室、停车场。
| 一、电气规格 | |||
| DCS | 上行链路 | 下行链路 | |
| 频率范围 | 1710 - 1775 MHz（20 MHz 频率窗口） | 1805 - 1880 MHz（20 MHz 频率窗口） | |
| 中继器类型 | 数字滤波器中继器 (DFR)，最少 3 个子槽带 | ||
| 最大增益 | 95分贝 | 95分贝 | |
| 获得平坦度 | ≤5dB(PP) | ||
| 输出功率 | 30dBm±1dB | 40dBm±1dB | |
| 带外增益 | ± 400 千赫兹 | ≥25分贝 | |
| ± 600 千赫兹 | ≥35分贝 | ||
| ±1MHz | ≥40分贝 | ||
| ±5MHz | ≥50分贝 | ||
| 互调产品 | 9KHz~1GHz | ≤-36dBm | ≤-36dBm |
| 1GHz~12.75GHz | ≤-50dBc | ≤-50dBc | |
| 杂散发射 | 9KHz~1GHz | ≤-36dBm | |
| 1GHz~12.75GHz | ≤-30dBm | ||
| 码分多址 | 上行链路 | 下行链路 | |
| 频率范围 | 1945 - 1960 兆赫 | 2135 - 2150 兆赫 | |
| 中继器类型 | 数字滤波器中继器 (DFR)，最少 3 个子槽带 | ||
| 最大增益 | 94分贝 | 94分贝 | |
| 获得平坦度 | ≤2dB/3.84MHz | ||
| 带外增益 | 2.7 ≤ f_offset <3.5 MHz | < 60 分贝 | |
| 3.5 ≤ f_offset <7.5 MHz | < 45 分贝 | ||
| 7.5 ≤ f_offset <12.5 MHz | < 45 分贝 | ||
| 12.5 ≤ f_offset | < 35 分贝 | ||
| 输出功率 | 29dBm±1dB | 39dBm±1dB | |
| ACRR | 45dBc/30KHz@±5MHz | 45dBc/30kHz@±5mhz | |
| 50dBc/30KHz@±10MHz | 50dBc/30kHz@±5mhz | ||
| 频率稳定性 | ≤±0.01ppm | ||
| 误差向量幅度 | ≤12.5% | ||
| 峰值码域错误 | ≤-35dB@扩频因子256 | ||
| DCS&WCDMA | |||
| 手动增益控制 | 31dB，步长为 1dB | ||
| 自动增益控制 | ≥40dB | ||
| 最大限度。输入功率无损坏 | ≥0dBm | ||
| 噪声系数 | ≤5dB | ||
| 驻波比 | ≤1.4 | ||
| 流量统计 | 是的 | ||
| 群延迟 | ≤ 8μs | ||
| 能量消耗 | 280W | ||
| 电源 | 交流 110/ 220 伏，50/ 60 赫兹 | ||
| 2.机械规格 | |||
| Dimensions | 440*500*235mm | ||
| 重量 | 34公斤 | ||
| I/O 连接器/阻抗 | N-母/（标称）50Ω | ||
| 三、环境规范 | |||
| 知识产权等级 | IP65 | ||
| 工作温度 | -25 ~ 55°C | ||
| 4.监控规范 | |||
| 监控 | 上行/下行增益 | UL/DL ATT | |
| UL/DL PA 开关 | 报警信息 | ||
| 控制 | UL/DL ATT | UL/DL PA 开关 | |
支持这些频率：
| 频率范围 | 上行链路 | 下行链路 |
| CDMA 450 | 452.5 - 457.5MHz | 462.5 - 467.5MHz |
| LTE700 A/B | 699- 716MHz | 729- 746MHz |
| LTE700 C | 777- 787MHz | 746- 756MHz |
| LTE700 D | 788- 798MHz | 758- 768MHz |
| LTE 800 | 832- 862MHz | 791- 821MHz |
| 爱登 | 806- 824MHz | 851- 869MHz |
| CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
| GSM 900 | 890- 915MHz | 935- 960MHz |
| EGSM | 880 - 915MHz | 925 - 960MHz |
| AWS1700 | 1710- 1755MHz | 2110- 2155MHz |
| DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
| 个人电脑 1900 | 1850- 1910MHz | 1930- 1990MHz |
| WCDMA/3G 2100 | 1920- 1980MHz | 2110- 2170MHz |
| LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |

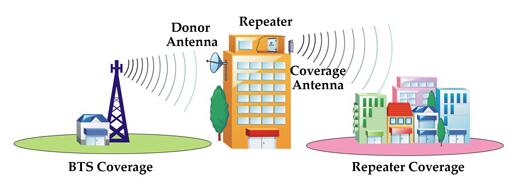

数字中继器 应用图：
室内覆盖：
户外覆盖：
