中国
GREETWIN
SGS、ISO9001、CE、ROHS
GW-23DWL-LA
1个
面议

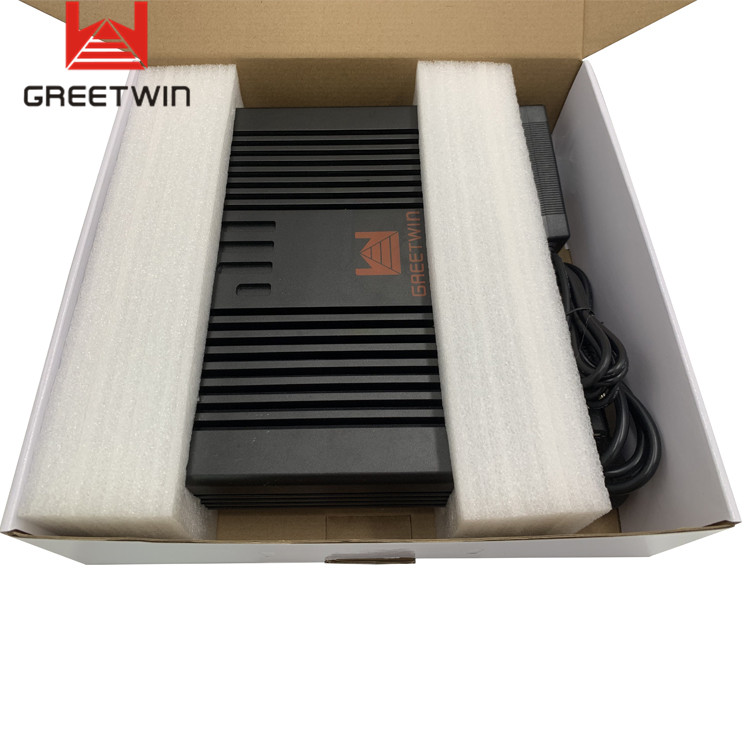

PE泡沫纸箱
收到付款后 3 个工作日
电汇、信用证、西联汇款、速汇金
每月 5000 件

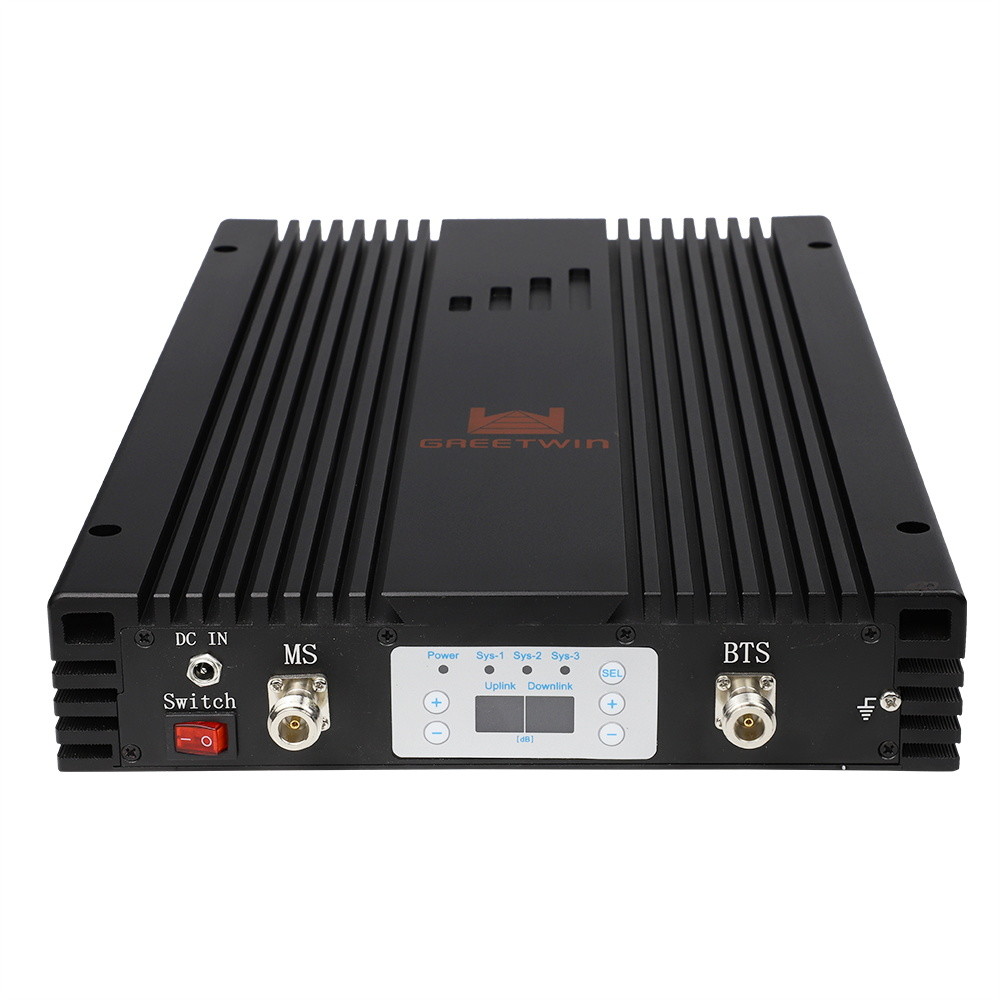

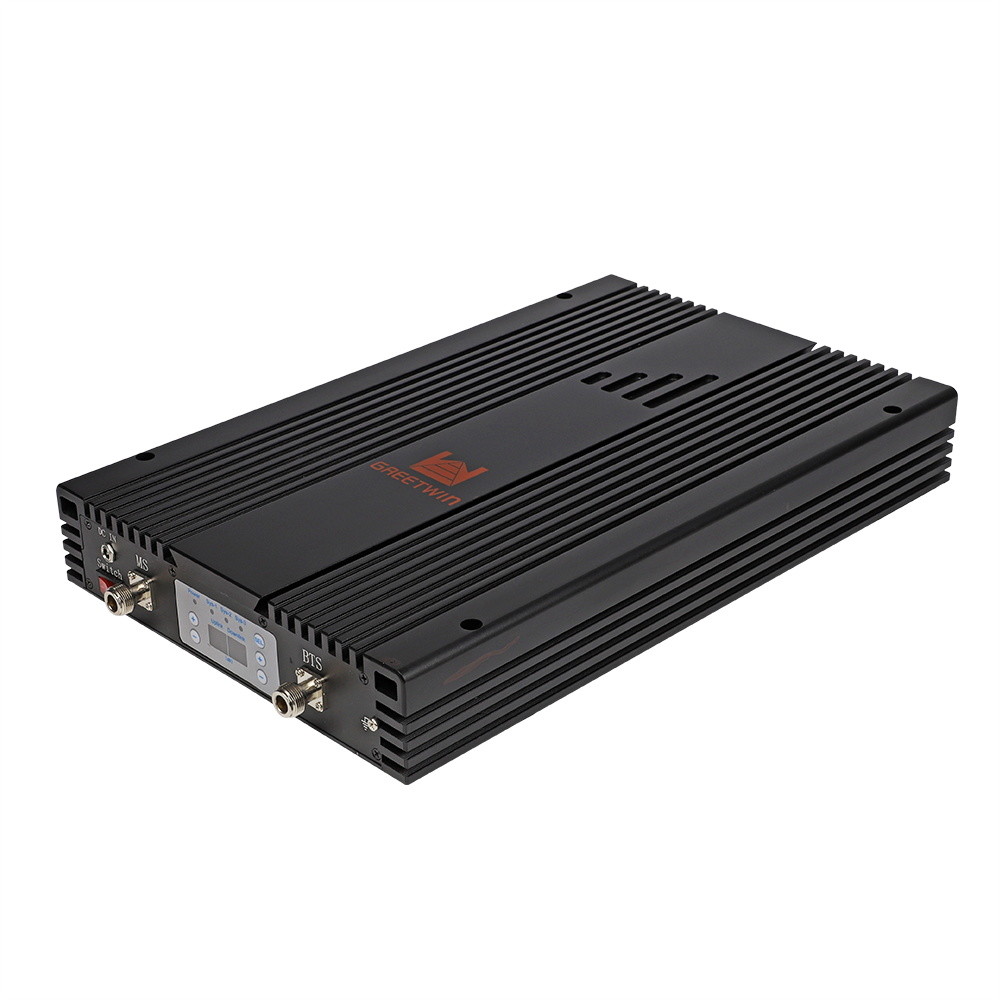

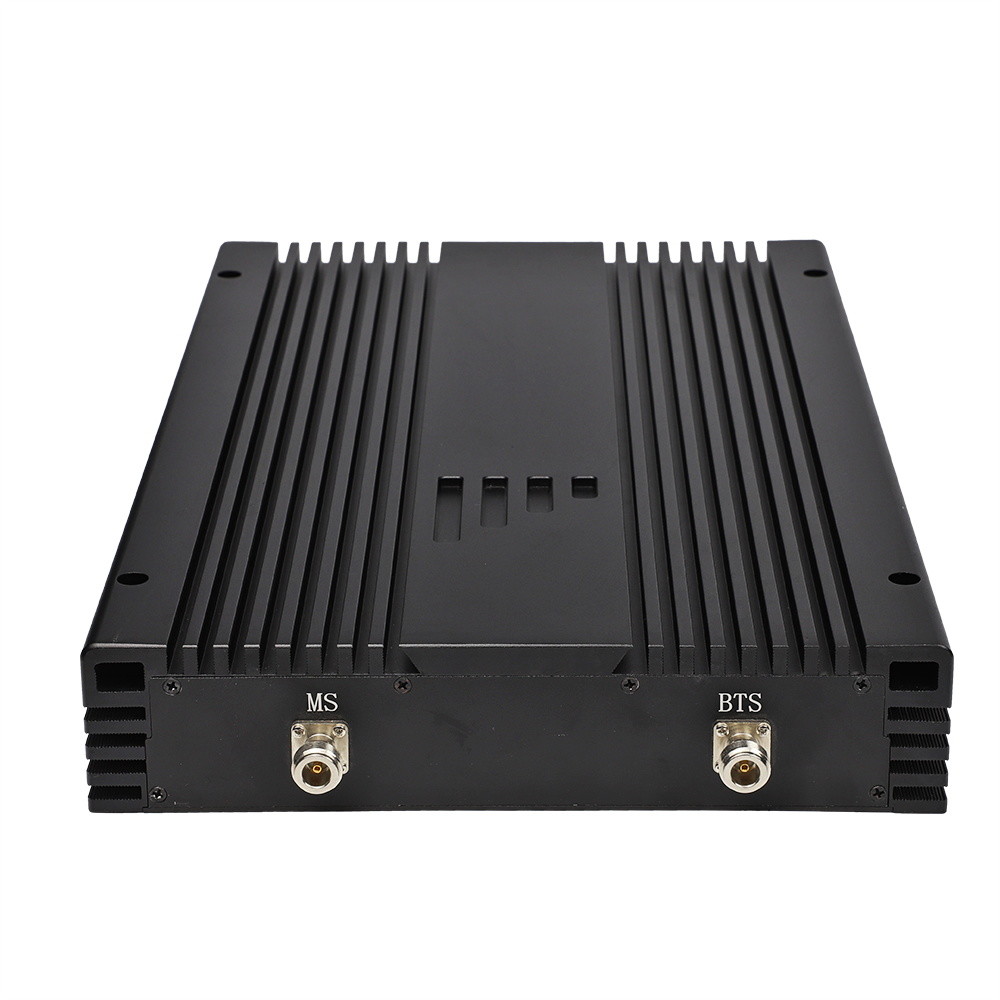

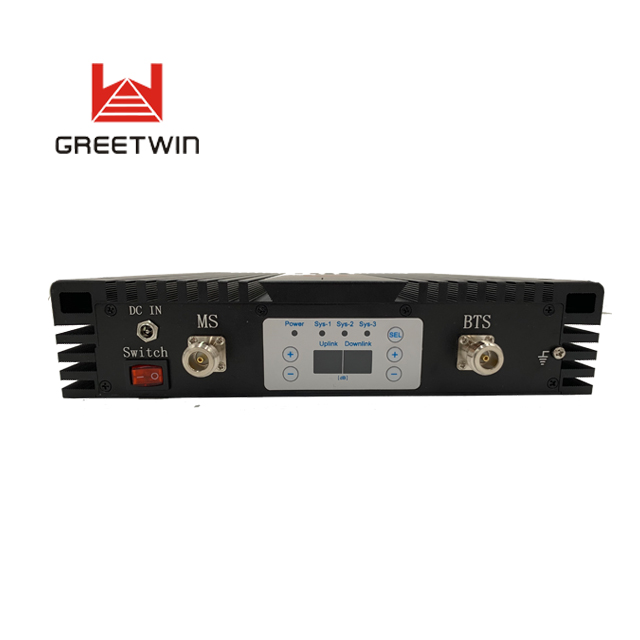

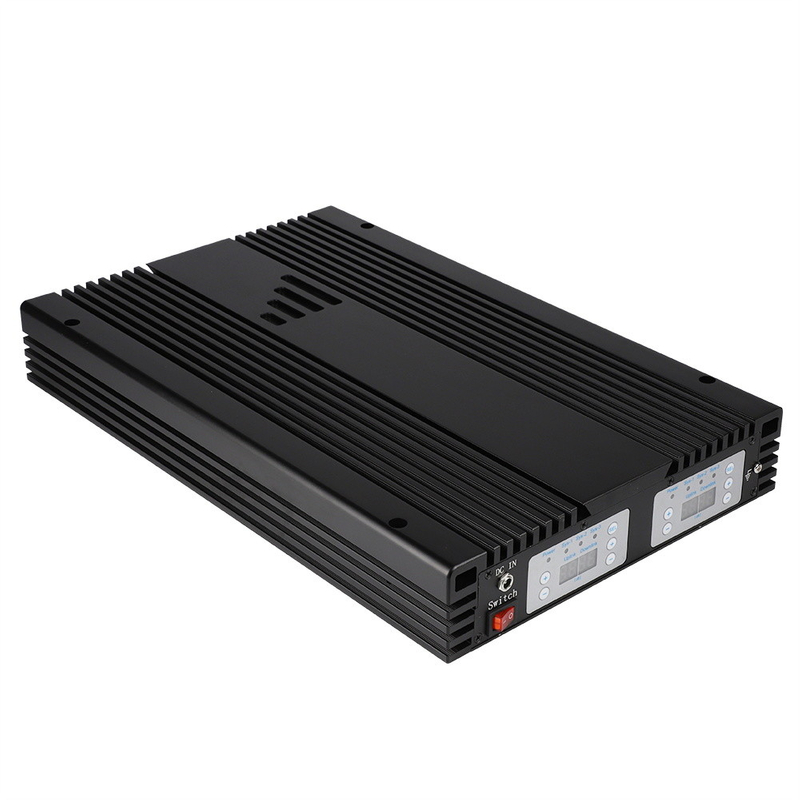

增益 23 dBm 1800+WCDMA+LTE2600 20dBm 手机放大器/线路信号增强器 (GW-23DWL-LA)
介绍
手机信号增强器(也称为放大器或中继器)由三个主要元件组成 - 外部天线、放大器和内部天线。它们形成了一个无线系统来增强蜂窝接收。
手机接收增强器通常是一个中继器系统,它涉及放大器在各个方向上为接收增加增益或功率。即使对于便宜的手机信号增强器,最大增益也因应用而异。外部天线的工作是接收和发送信号到具有增强功率和灵敏度的蜂窝塔。通常,dB 增益永远不会低于 7 dB,并且可以超过 10 dB 增益。系统的元件导管是同轴电缆。它也是传输损耗的一个因素。
手机信号增强器的主要目的是将您的汽车、办公室、工作站或家中的现有手机信号放大并放大。放大后,将信号转播到收不到或信号微弱的区域。除了由增强接收的放大器、外置天线和内置天线组成外,还有室内天线和放大器为一体的手机增强器,使其成为一流的室内手机信号增强器。在大多数情况下,这三个组件是分离的。其他可选组件包括衰减器(减少不需要的频率信号)、雷电浪涌保护器、分路器和分接头。
特征:
1. 信号弱区的高性价比解决方案,减少掉线/掉线。
2. 体积小、功耗低、安装方便、遮盖力强。
基站信号的扩展和扩展。优化信号和源的质量
3. 高线性设计,ALC功能设计,对基站干扰低。
4.支持任何蜂窝设备(语音&数据&视频)
5.宽带信号增强器,或定制选择性频段增强器。
6.支持系统CDMA800、GSM、DCS、PCS、WCDMA、LTE 4G等
优点:

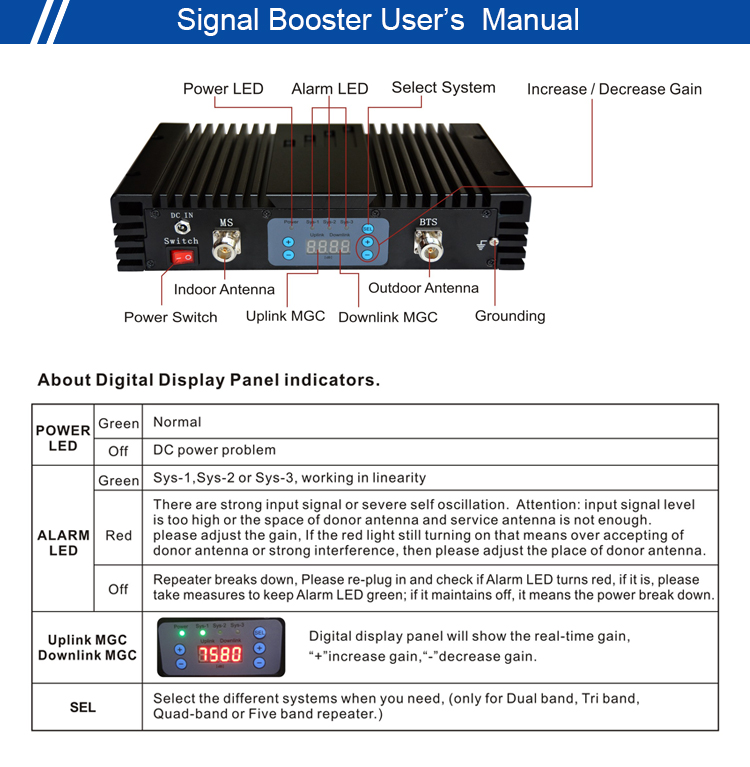

1.智能功能,智能模式设置
调用的智能功能可以通过前面板激活。
用户可以通过LED面板调节增益和选择工作频段,这个智能功能比DIP开关更容易,可以设置参数,是一种简单、安全、有效的方法。
2.自动电平控制
30dB ALC 用于即使在施主源信号波动时也能保持稳定的输出功率。
3.ODM/OEM 服务可用。
范围:
频率范围 | 上行链路 | 下行链路 | ||
DCS1800+WCDMA+LTE2600 | 1710 - 1785MHz 1920 - 1980MHz 2500 - 2570MHz | 1805 - 1880MHz 2110 - 2170MHz 2620 - 2690MHz | ||
最大限度。获得 | 25分贝 | 25分贝 | ||
最大限度。输出功率 | 0dBm | 23dBm | ||
带宽 | 宽带 | |||
手动增益控制 | 31dB / 1dB 步长 | |||
自动增益控制 | >20dB | |||
带内纹波 | ≤ 6dB | |||
回波损耗 | ≤ -10dB | |||
噪声系数 | ≤ 6dB | |||
杂散发射 &互调 | 9KHz~1GHz | ≤ -36dBm | ||
1~12.75GHz | ≤ -30dBm | |||
码分多址 | 杂散发射掩模 | 符合 3GPP TS 25.143 (V 6.2.0) | ||
调制精度 | ≤ 12.5% | |||
峰值码域错误 | ≤ -35dB@扩频因子 256 | |||
时间延迟 | ≤ 1.5 微秒 | |||
频率稳定性 | ≤ 0.01ppm | |||
平均无故障时间 | > 50000 小时 | |||
阻抗 | 50 欧姆 | |||
电源 | 输入AC90~264V,输出DC10V / 7A | |||
电源指示灯 | 电源指示灯 | |||
ALC 发光二极管 | 橙色@ALC 1~5dB,红色@ALC 15dB~20dB, 5 秒后 LED 熄灭 红色 | |||
机械规格 | ||||
射频连接器 | N-女 | |||
转变 | 电源开关手动增益控制开关 | |||
冷却 | 散热器对流冷却 | |||
湿度 | < 90% | |||
工作温度 | -10C~55C | |||
环境条件 | IP40 | |||
安装类型 | 墙壁安装 | |||
尺寸 | 250*360*52mm | |||
重量 | < 4.5公斤 |

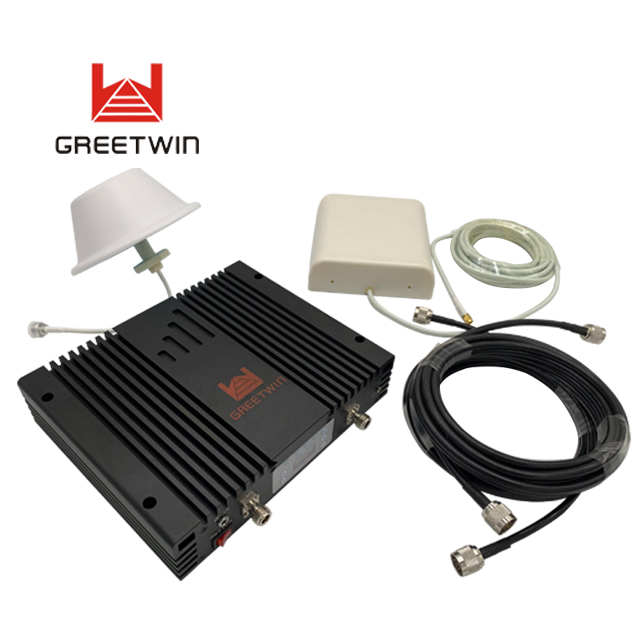

推荐配件:
1)施主天线:对数周期天线(9dBi,806-960/1710-2700MHz)
2)服务天线:全向吸顶天线(3dBi,806-960/1710-2700MHz)
3)5D-FB带接头同轴电缆(电缆长度可选)

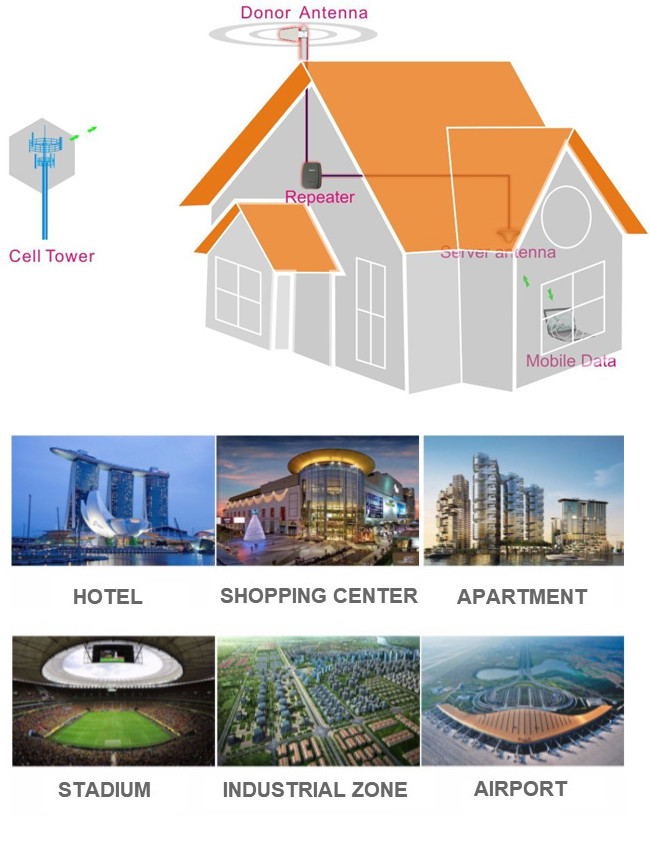

应用图
扩大信号覆盖范围或填补信号弱或不可用的信号盲区。
室内:酒店、家庭、地下室、购物中心、办公室、停车场、商店等。
Q1。为什么安装设备后还是没有信号?
1. 检查升压器和电源的通电。
2、检查室外天线接头是否紧固。
3. 检查射频电缆接头是否紧固。
4. 检查室外信号是否足够强。
5. 检查以确保天线安装正确。
6、检查室内天线接头是否紧固。
7. 检查电缆类型是否合适。
Q2。为什么区域边缘的信号强度太弱?
1、检查室外信号和天线方向。
2. 检查助推器是否全增益。
3. 检查所有接头是否紧固。
4.改变室外/室内天线的位置。
5. 检查电缆类型是否合适。
6.部署更多的室内天线。
Q3。运行booster后,为什么信号不稳定?
1. 检查施主天线和服务器天线的距离是否太近?检查 LED
助推器
确保警报为绿色。
2. 检查施主天线的信号是否稳定?
3. 如果连接不正确,请重新连接系统。
Q4。为什么升压电源 LED 不亮?
1、检查电源适配器上输入的交流功率范围是否与当地对应
电源系统。
2、检查电源适配器是否正确、稳定地连接设备。
3、检查电源适配器是否损坏。测试输出电压是否对应
电源适配器上用万用表指示与否
