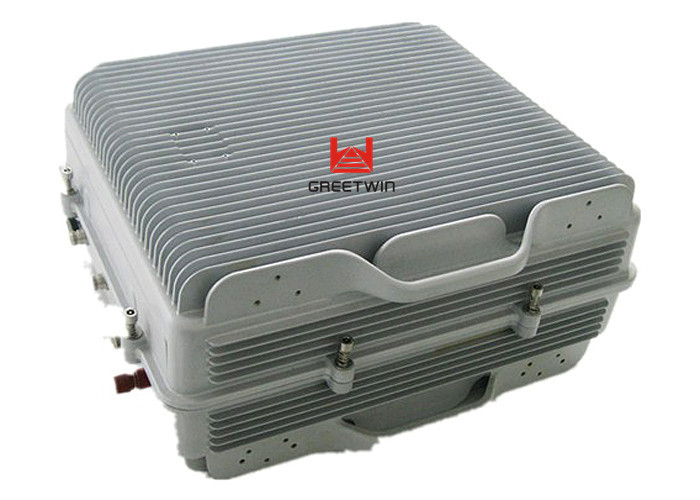

无线 8 波段选择性中继器射频蜂窝信号放大器大面积

数量:
  • 中国
  • GREETWIN
  • SGS、ISO9001、CE、ROHS
  • GW-37CSRG
  • 1个
  • 面议
  • PE泡沫纸箱
  • 收到付款后 3 个工作日
  • 电汇、信用证、西联汇款、速汇金
  • 每月 5000 件

无线 8 波段选择性中继器射频蜂窝信号放大器大面积







室外直放站是移动网络无线覆盖建设的重要组成部分。它主要接收处理和放大射频信号,从而扩大基站覆盖范围。


对于大部分室外直放站布局区域,一般没有光纤资源但可以接收基站信号,可以使用无线直放站解决覆盖问题。
使用无线中继器,应注意以下几点:
● 为了减少对施主基站的干扰,扩大覆盖范围,无线信号的隔离尤为重要,这就要求放大后的信号更加纯净
——对于城镇或偏远地区,由于话务量不高,通常要求的覆盖范围越大越好
— 在郊区,主要解决小区域覆盖或通话质量差的问题
— 住宅建筑区的覆盖,考虑使用中继器加分支和干线放大器和少量服务天线来覆盖


户外中继器为各种信号盲区、弱区提供不同的解决方案。主要应用有:
— 扩大服务范围,消除山体、建筑物、树木等障碍物形成的信号盲区
——沿高速架设,提高覆盖效率
— 解决暂时无法实施室内分布系统的大型建筑物的室内覆盖问题
● 将空闲基站的信号引导到繁忙基站的覆盖区域,实现缓解高话务量
— 密集住宅区深度覆盖(对于高层住宅多的小区,应考虑室内覆盖)
● 由于地形原因,基站信号没有直接覆盖,使用效率低等



8波段选择性中继器 应用:
扩大信号弱或不可用的信号盲区的信号覆盖范围。
室内:酒店、家庭、地下室、商场、办公室、停车场等
户外:机场、旅游区、高尔夫球场、隧道、工厂、矿区、村庄、高速公路



型号:

33dBm, GW-33CSRG
37dBm,GW-37CSRG
40dBm,GW-40CSRG
43dBm,GW-43CSRG



8波段选择性中继器 型号频率:



频率范围 上行链路 下行链路
EGSM/ LTE 8 880-915MHz 925-960MHz
全球通 890-915MHz 935-960MHz
DCS/ LTE 3 1710-1785MHz 1805-1880MHz
个人电脑/ LTE 2 1850-1910MHz 1930-1990MHz
CDMA/LTE 5 824-849MHz 869-894MHz
WCDMA/LTE 1 1920-1980MHz 2110-2170MHz
806-824MHz 851-869MHz
AWS/ LTE 4 1710~1755MHz 2110~2155MHz


电气规格:



项目 上行链路 下行链路
频率范围 GSM900 890 ~ 915 兆赫 935 ~ 960 兆赫
最大限度。获得 85分贝 90分贝
带宽 200K
频道号  ≤8个频道
手动增益控制 31dB,步长为 1dB
自动增益控制 >25dB
带内波纹 ≤3dB(典型值)
带外增益 ± 400 KHz ≤ -20 分贝
± 600 KHz ≤ -30 分贝
± 1 MHz ≤ -40 分贝
± 5 MHz ≤ -50 分贝
最大限度。输入功率无损坏 0分贝
输出功率 30分贝 37分贝
互调产品 9KHz~1GHz ≤ -36 dBm ≤ -45 dBm
1GHz~12.75GHz ≤ -30 分贝 ≤ -45 dBm
杂散发射 9KHz~1GHz ≤ -36 dBm ≤ -36 dBm
1GHz~12.75GHz ≤ -30 分贝 ≤ -30 分贝
频率稳定性 ≤0.01 ppm
噪声系数@最大。获得 ≤5 dB(典型值)
回波损耗 ≤-14分贝
时间延迟 ≤4.5 μs
平均无故障时间 > 50000 小时
电源 交流电:90~265V,50/ 60Hz
能量消耗 <250W
阻抗 50 欧姆
LED指示 电源指示灯 直流开/关
报警指示灯 正常:绿色 任何警报发生:红色
远程/本地控制 本地:通过 RS232 远程:通过无线调制解调器


机械规格:



射频连接器 N-女
转变 电源开关,电池开关
冷却 散热器对流冷却
尺寸(长 x 宽 x 高) 420*650*170(毫米)
重量 < 35 公斤
安装类型 墙壁安装(或立杆安装)
环境条件 IP65
湿度 < 90%
工作温度 -20℃ ~ 55℃

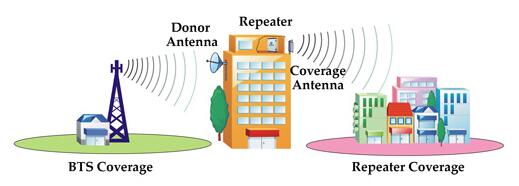

应用图:


无线 8 波段选择性中继器射频蜂窝信号放大器大面积 0

室内覆盖:
无线 8 波段选择性中继器 RF 蜂窝信号放大器大面积 1
户外覆盖:
无线 8 波段选择性中继器 RF 蜂窝信号放大器大面积 2
