中国
GREETWIN
SGS、ISO9001、CE、ROHS
GW-33DR-E
1个
联系我们
PE泡沫纸箱
收到付款后 3 个工作日
电汇、信用证、西联汇款、速汇金
每月 5000 件

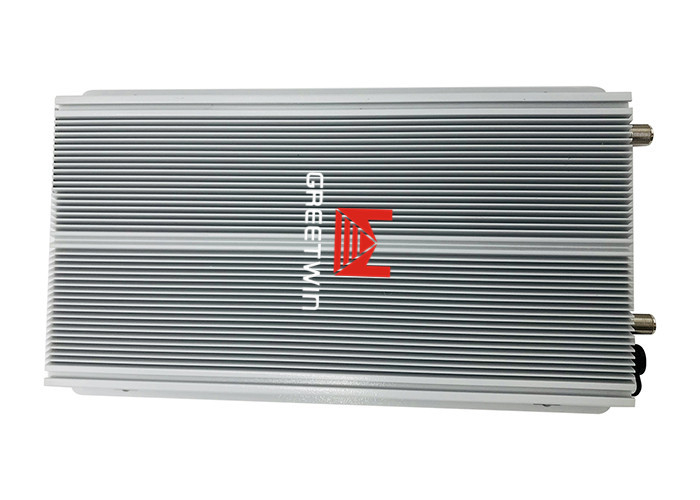

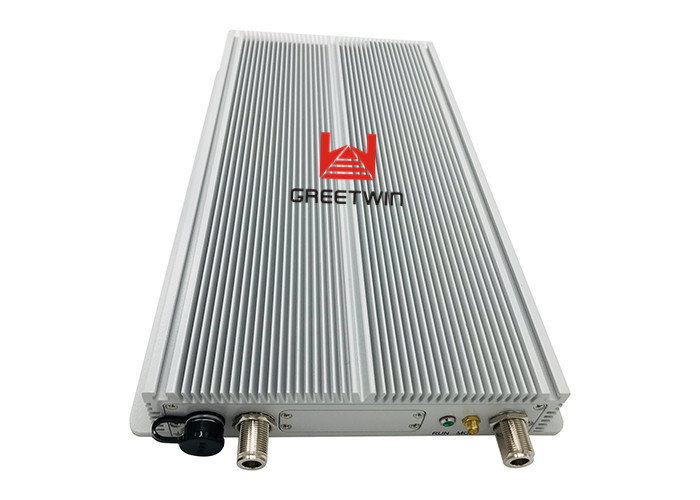

具有移动带宽的 2W EGSM 900MHz 数字手机信号增强器
模型。GW-33DR-E
手机助推器说明：
格雷特温 GW-33DR-E 模型 是在中继器中提供多个可重新配置的数字滤波器，以便用户可以在工作频段内设置任何首选频率段进行中继。配合不同子带间独立的增益和输出功率控制，是不同运营商最具性价比的解决方案。
该机是一种数字中继器，它是EGSM 900的单频段，有4个子频段。4个子带可以独立工作，互不影响。它旨在支持一个移动系统并帮助移动运营商放大自己的移动信号。支持通过软件调整子频段和信道，以适应运营商的需求，无需对硬件进行任何改动。中继器还配备了 OMT / OMC 远程控制和监控系统，允许通过 PC 或无线调制解调器远程配置和控制设备操作（可选功能）。内置备用电池即使在突然断电的情况下也能确保设备的运行（可选功能）。
手机助推器 特征：
1.工作稳定，功耗低，符合行业标准
2.数字技术，众多SAW滤波器确保足够的输出电平和带外抑制。
3. 隔离度高，兼容性强，对流散热，重量轻，安装方便。
4、本地RJ45监控和远程监控符合通讯监控协议标准，方便工程调试和维护。
手机助推器 设备组成：
数字直放站主要组成如下：
| 成分 | 规格 | 数量 | 单元 | 评论 |
| 主要大师 | NXWXSB201821230111 | 1 | 片 | |
| 网络线 | 1M*R45 | 1 | 片 | |
| 接地线 | 1.5mm² | 1.5 | 仪表 | 以金属板结束 |
| 膨胀螺丝 | M4*100mm | 4 | 片 | |
| 安装支架 | / | 2 | 片 | |
| 安装支架螺丝 | M6*14mm | 4 | 片 | |
| 鞭状天线 | 800~2700MHz | 1 | 片 | 用于调制解调器 |

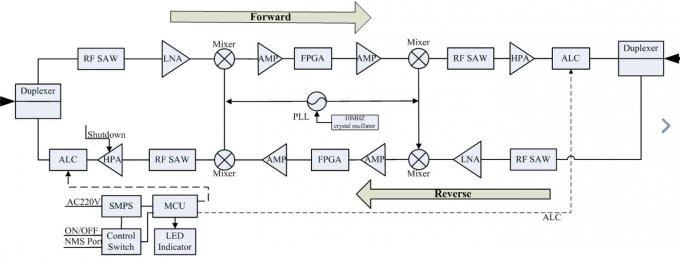

手机助推器 工作原则：
数字选带直放站的原理是基站的施主天线接收到的下行信号通过双工器送入选带滤波器进行滤波，并由下行选带放大器放大到合适的电平。覆盖天线通过双工器发射下行信号。类似地，重传天线接收到的信号经过滤波后，应由上行频带选择放大器将其电平调整到规定的电平。Donor Antenna 将在过滤后发射它并发送到双工器。

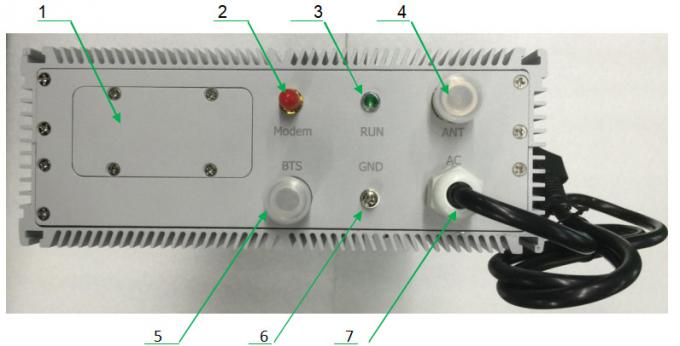

面板界面说明：
| 不。 | 项目 | 描述 |
| 1 | 挡板 | 打开它，里面有SIM卡座和RJ45接口 |
| 2 | 调制解调器 | SMA-female jack，连接到带有 SMA-male jack 的鞭状天线 |
| 3 | 跑 | 电源指示灯 |
| 4 | 蚂蚁 | 室内服务天线，SMA-母插孔 |
| 5 | 防弹少年团 | 室外施主天线，SMA-母插孔 |
| 6 | GND | 设备接地 |
| 7 | 交流电 | 电源：AC 220V |
规格：
| 选项 | 上行链路 | 下行链路 | |||
| 频率范围 | EGSM 900 | 880-915MHz | 925-960MHz | ||
| 带宽 | EGSM 900 | 4个子带，每个0.2~10MHz，在900MHz频率范围内可调可调 | |||
| 最大限度。获得 | 75±2dB | 80±2dB | |||
| 最大输出功率 | 30±2dBm | 33±2dBm | |||
| 手动增益控制（降压） | ≥31dB/1dB步长 | ||||
| 1-10分贝 | ︱△︱≤1.0dB | ||||
| 11-20分贝 | ︱△︱≤1.5dB | ||||
| 21-30分贝 | ︱△︱≤2.0dB | ||||
| 驻波比 | 入口 | ≤ 2.3 | |||
| 出口 | ≤ 2.3 | ||||
| 噪声系数 | 标准≤8dB，最大。≤ 9dB | ||||
| 群延迟 | ≤7us | ||||
| 频率误差 | EGSM900 | ≤ 0.05 ppm 3GPP TS 51.026 (V 13.0.0) | |||
| 功能元件 | |||||
| 移动条 | EGSM900 | 频率子带可在35MHz范围内移动 | |||
| 可调带宽 | EGSM900 | 频率子带可以从 0.2 MHz 调谐到最大 10 MHz | |||
| LED 系统指示灯 | ALC 未激活 | --- | 绿色的 | ||
| ALC 有源 <45dB | --- | 绿灯闪烁 1 次 / 3 秒 | |||
| ALC有源≥45dB | --- | 绿灯闪烁 1 次/1 秒 | |||
| ALC 活动 (51dB) 结束 | --- | 红灯闪烁 1 次 / 1 秒 | |||
| LED 控制指示灯 |
启动指示灯 | 监控模块工作正常 | 绿灯闪烁 1 次/1 秒 | ||
| 监控模块无法正常工作 | 离开 | ||||
|
指示调制解调器 | SIM 卡未插入 | 离开 | |||
| SIM卡插入，但没有信号 | Red | ||||
| 短信通讯方式 | 绿灯闪烁 1 次/1 秒 | ||||
| GPRS通讯方式 | 绿灯闪烁 2 次 / 1 秒 | ||||
| GPRS通讯错误 | 红灯闪烁 1 次 / 1 秒 | ||||
|
报警指示灯 | 无报警项目 | 绿色的 | |||
| 有焦虑的成分 | Red | ||||
| 直流故障 | 离开 | ||||
| 机械参数 | |||||
| 连接器 | N-女 | ||||
| Dimensions | 385mm(不含连接器20mm)*200mm*45mm | ||||
| 重量 | 4.46KG | ||||
| 安装类型 | 壁挂式安装 | ||||
| 接地 | 外部接地（外壳） | ||||
| 电气参数 | |||||
| 动力来源 | 输入 AC 100 ~ 240V, 50 ~ 60Hz, 输出 DC12V / 7A | ||||
| 能量消耗 | 55W | ||||
| 输入输出阻抗 | 50 欧姆 | ||||
| 环境参数 | |||||
| 工作温度 | -25℃ ~ +55℃ | ||||
| 环境条件 | IP40 | ||||
| 软件 | |||||
| 本地监控 | PC 通过以太网端口 | ||||
| 远程监控 | 通过 SMS 或 GPRS（附加功能） | ||||
| 受控参数 | 增益、频率、中继器开/关、报警 | ||||
| 监控参数 | 增益、频率、中继器开/关、报警信息 | ||||
| 警报 | 中继器故障、电源故障、ALC报警（信号增益电平）等 | ||||
常问问题：
1. 安装增强器后信号不是很好，室内信号覆盖范围很小？
> 调整室外天线的位置和方向
> 更换另一个高增益户外天线
> 检查线缆是否连接好
> 更换更强大的中继器
2. 手机信号满格，但通讯质量差？
> 室内和室外天线之间的距离更近，它们之间的距离更长。
3. 装了boost之后，信号不仅好，而且信号更差？
> 室内和室外天线之间的距离更近，它们之间的距离更长。
4. 长时间工作正常，突然信号不好？
> 检查室外电缆接头是否被淹
> 检查电源灯是否正常工作
> 如果电缆没有被淹没并且电源灯正常工作，则应该是升压器有问题，需要送回工厂进行维修。
手机助推器 应用：
手机助推器 安装：
增压器通过膨胀螺栓固定在墙上。
A. 在目标位置钻孔并安装膨胀螺栓。
B、将孔与膨胀螺栓对齐，依次放置平垫圈、弹簧垫圈和螺母，拧紧螺母，固定安装支架。
C. 将助推器放在上面并固定。
D. 将电缆和电源线分别连接到升压器。
E. 如上所述安装升压器后，给升压器上电检查运行状态。
手机助推器 联系：
A. BTS Port：施主天线电缆与Outdoor Port相连；
B. MS Port：服务鞭状天线与Indoor Port相连；
C. DC IN：接电源适配器。

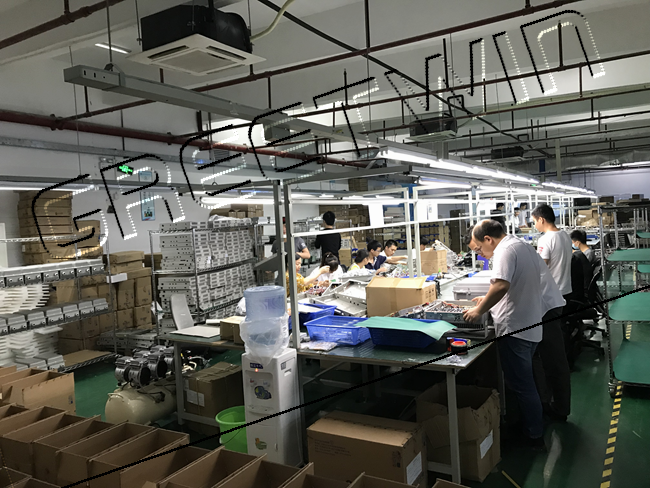

我们的工作坊：
我们公司：
格瑞特科技 是一家实力雄厚、值得信赖的工厂，专注于数字ICS中继器、射频中继器、室内信号分配系统、干线放大器、频段选择中继器的研发和制造10多年。
