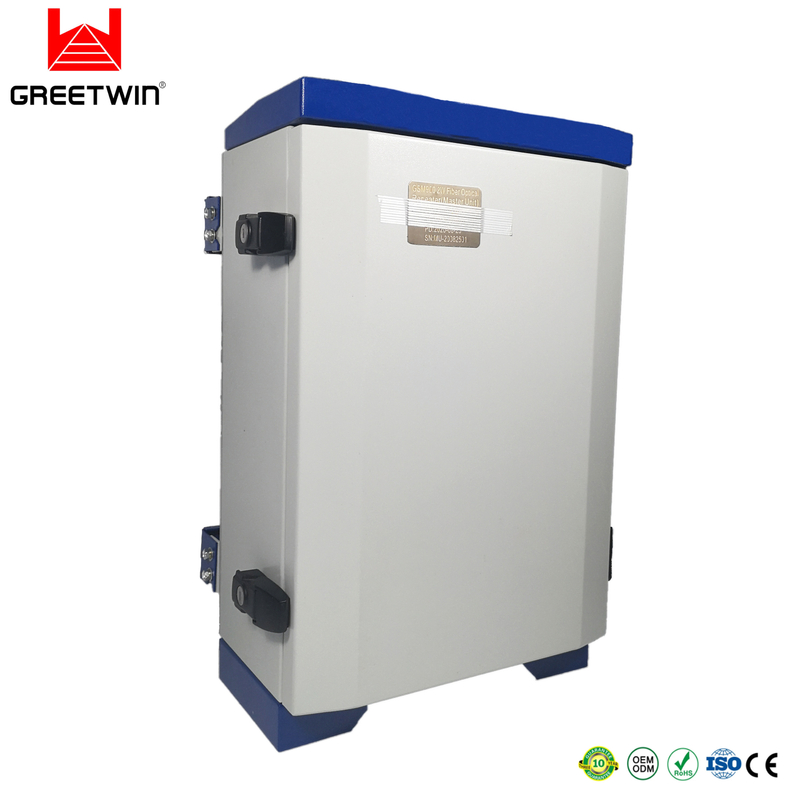

户外 90dB 增益 2W EGSM900 手机 ICS 中继器

数量:
  • 中国

  • GREETWIN

  • SGS、ISO9001、CE、ROHS

  • GW-33ICS-E

  • 1个

  • 面议

  • PE泡沫纸箱

  • 收到付款后 3 个工作日

  • 电汇、信用证、西联汇款、速汇金

  • 每月 5000 件

户外2W EGSM900单频ICS中继器手机4g 2g 3g gsm信号放大器增强中继器


ICS中继器(干扰消除系统)是一种新型的单频段射频中继器,采用DSP(数字信号处理)技术,能够实时自动检测并消除由施主天线和覆盖天线之间的射频反馈振荡引起的干扰信号。技术。它可以连续稳定地消除干扰信号,适应周围射频环境(包括固定和移动物体)的任何变化。
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 0
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 1
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 2
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 3

规格:

项目 规格
上行链路 下行链路
工作频段(MHz) 880-915MHz 925-960MHz
最大增益(dB) 90±3dB 90±3dB
输出功率 (dBm) 27±1 33±1
最大限度。ALC 等级 ≥25dB
噪声系数(dB) ≤5
传输延迟(我们) ≤10
频率容差 (ppm) ≤0.05
带内波动 (dB) ≤3
ACPR(分贝) ≤-45
增益调整范围 (dB) ≥30
增益调整线性 10分贝 ±1.0
20分贝 ±1.0
30分贝 ±1.5
端口电压驻波比 ≤1.5
射频接口 N-女
隔离 隔离度小于增益10dB,不自激,EVM≤12%
电源 220VAC±44V
监视器 本地 USB
远程短信或 3G&4G 数据
工作温度 -20°ƒï½°+55°ƒï¼›
相对湿度 ≤95%
Dimensions 510*300*185mm
重量 20KG
防护等级 IP65



主要特点

传统的室外站点往往受当地安装环境的限制,无法提高施主天线与重传天线之间的隔离度。由于设备无法架设和常开,ICS中继器可以很好的解决此类问题。
设备增益高

传统的无线室外站点由于隔离条件必须大于15dB的增益,由于架设环境的影响导致设备增益不能大,ICS直放站摆脱了上述影响,可以提高设备增益,实现信号弱区正常覆盖。
上行静噪功能

数字技术的引入和软件无线电编程的应用使设备具备上行静噪功能,大大降低了Repeater对基站的干扰。
与无线中继器相比, ICS中继器具有以下优点:

  • 天线隔离要求可降低35dB以上,接收天线和天线采用同一抱杆,从而降低安装难度和成本。
  • 在天线隔离度相同的情况下,整机增益可提升35dB以上,实现更大的覆盖范围。
  • 具有上行噪声抑制功能,对基站接收灵敏度影响小。
  • 具有自动增益和电平控制功能,确保输出功率恒定。
  • 对接收天线和发射天线之间的反馈路径无特殊要求,可适应各种安装场所。

与光纤中继器相比,ICS中继器具有以下优点:

  • 不需要依赖光纤资源,可以降低安装成本。
  • 没有本地单元,降低故障率。
  • 与移频直放站相比,ICS直放站具有以下优点:

  • 工作在同一频段,节省频率资源。
  • 不需要OCXO,避免因恒温晶体老化引起的频率漂移。
  • 没有本地单元,降低故障率。
  • 900M ICS中继器通过独特的数字处理技术,有效捕捉和跟踪外部泄漏路径的传输特性,其传输特性可以相当于一个FIR滤波器,称为镜像滤波器。发送将要发送到镜像滤波器的信号,在理想条件下,镜像滤波器输出和接收的信号中的外漏信号完全相同,这样就可以在输入信号中减去镜像滤波器输出的信号,来抑制干扰。由于外部泄漏环境未知且不断变化,900M ICS中继器首先需要在反馈抑制校准状态下捕捉泄漏路径的传输特性,并在正常工作时跟踪外部环境变化。

应用图:
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 4

室内覆盖:
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 5
户外覆盖:
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 6


如图:
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 7

图1 ICS中继器系统原理图
ICM 模块包含:变频器、A/D、D/A、数字信号处理(干扰消除)。

户外 90dB 增益 2W EGSM900 手机 ICS 中继器 8
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 9
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 10
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 11
户外 90dB 增益 2W EGSM900 手机 ICS 中继器 12
