中国
GREETWIN
SGS、ISO9001、CE、ROHS
GW-20FB
1个
面议
PE泡沫纸箱
收到付款后 3 个工作日
电汇、信用证、西联汇款、速汇金
每月 5000 件

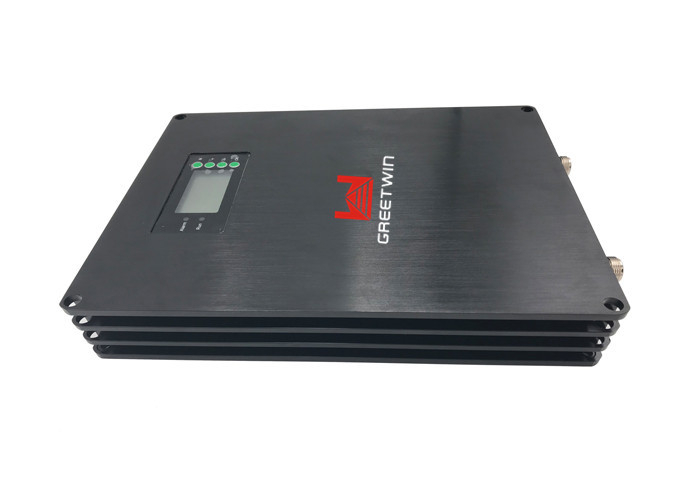

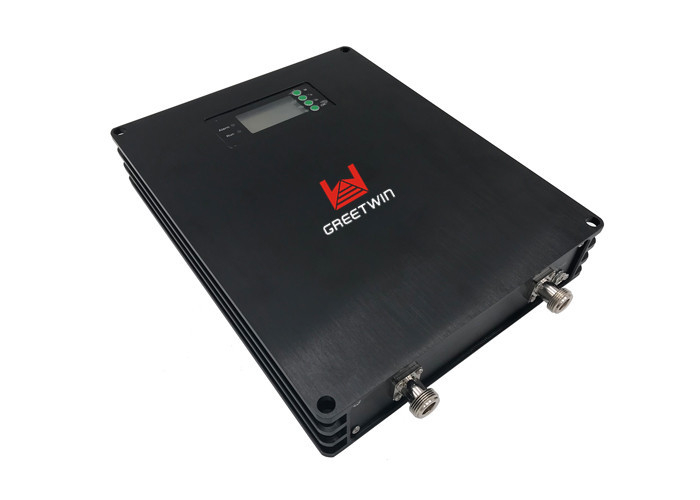

黑色五频段手机信号增强器 N 连接器带 LED 显示屏
信号增强器说明：
室内五频段信号中继器（手机信号增强器）系列是希望增强室内无线连接的中小型企业和家庭用户的三个无线系统的理想解决方案。它通过同轴电缆连接到Donor Antenna和Service Antenna，Donor Antenna放置在建筑物外，便于获取BTS信号，Service Antenna放置在建筑物内，可以将无线电覆盖范围扩展到盲区。以及自动增益控制 (AGC) 以避免助推器过度饱和，从而保持高语音质量并避免对网络增加干扰。美观且超紧凑的设计也使其具有吸引力。另外，安装方便的特点也是个人客户自行安装升压器，不需要太多的专业知识和仪器。
中继器可改善移动信号，而不会对人类健康产生负面影响。
信号增强器的优点：
智能功能，智能数字模式设置。
调用的智能功能可以通过前数字面板激活。
将设置参数更快速，更准确，
这是一种简单、安全、有效的方法。
信号中继器功能：
1. 信号弱区的成本效益解决方案，减少掉线/掉线。
2. 体积小，功耗低，
3. 安装方便，遮盖力强。
4、基站信号的扩展和延伸。
5. 信号和源质量的优化
6、覆盖面积约500~3000m²，无遮挡、无阻碍。
7.高线性设计，ALC功能设计，对基站干扰低。
8.支持任何蜂窝设备（语音&数据&视频）
9.宽带信号增强器，或定制选择性频段增强器。
10.支持三种无线系统
11.延长手机电池寿命。（由于接收效果改善，您的手机不需要输出那么多电量。）
12.支持所有2G、3G、4G频段（5频段）。
| 项目 | 上行链路 | 下行链路 | |
|---|---|---|---|
| 频率范围 | B20 | 832~862MHz | 791~821MHz |
| B8 | 890~915MHz | 935~960MHz | |
| B3 | 1710~1785MHz | 1805~1880MHz | |
| B1 | 1920~1980MHz | 2110~2170MHz | |
| B7 | 2500~2570MHz | 2620~2690MHz | |
| 输出功率 | B20 | 17±2dBm | 20±2dBm |
| B8 | 17±2dBm | 20±2dBm | |
| B3 | 17±2dBm | 20±2dBm | |
| B1 | 17±2dBm | 20±2dBm | |
| B7 | 17±2dBm | 20±2dBm | |
| 获得 | B20 | 65±2dB | 70±2dB |
| B8 | 65±2dB | 70±2dB | |
| B3 | 65±2dB | 70±2dB | |
| B1 | 65±2dB | 70±2dB | |
| B7 | 65±2dB | 70±2dB | |
| 驻波比 | B20 | ≤2.5 | ≤2.5 |
| B8 | ≤2.5 | ≤2.5 | |
| B3 | ≤2.5 | ≤2.5 | |
| B1 | ≤2.5 | ≤2.5 | |
| B7 | ≤2.5 | ≤2.5 | |
| 互调产品 | B20 | ≤ -36dBm | ≤ -36dBm |
| B8 | ≤ -36dBm | ≤ -36dBm | |
| B3 | ≤ -30dBm | ≤ -30dBm | |
| B1 | ≤ -30dBm | ≤ -30dBm | |
| B7 | ≤ -30dBm | ≤ -30dBm | |
| 杂散发射 | 9KHz~1GHz | ≤ -36dBm | ≤ -36dBm |
| 1GHz~12.75GHz | ≤ -30dBm | ≤ -30dBm | |
| 噪声系数@最大。获得 | B20 | ≤ 8dB | ≤ 8dB |
| B8 | ≤ 8dB | ≤ 8dB | |
| B3 | ≤ 8dB | ≤ 8dB | |
| B1 | ≤ 8dB | ≤ 8dB | |
| B7 | ≤ 8dB | ≤ 8dB | |
| 时间延迟 | ≤ 1μs | ≤ 1μs | |
| 功能 | ALC 30dB，AGC，带自动关机，LED 显示 | ||
| 电源 | AC220V ,DC 5V 6A | ||
| 能量消耗 | ≤30W | ||
| 只是产品的尺寸 | 155mmx400mmx45mm | ||
| 运输包装的运输尺寸 | 165mmX425mmX50mm | ||
| 重量 | 5.5公斤 | ||
| 射频连接器 | N-女 | ||
| 环境条件 | IP40 | ||
| 湿度 | < 90% | ||
| 工作温度 | -20℃~+55℃ | ||
LED显示面板操作指南。
信号增强器显示详细信息：
| 工作频率范围 |
| 输出功率 |
| 获得 |
| 报警项 |
| 操作模式：自动或手动 |

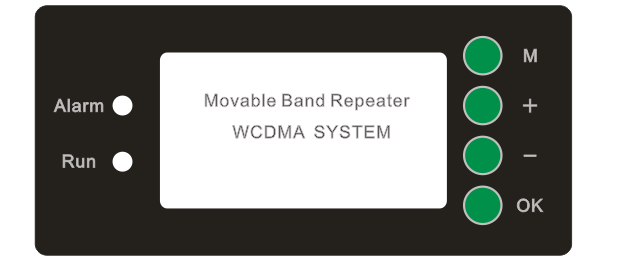

插入AC 220V，用户可以看到“移动频段中继器
WCDMA System”，注：可自定义公司Logo或其他字样。
点击“确定”，进入主菜单。
点击“+”或“-”, 光标出现,选择不同的功能。
点击“M”回到主菜单。

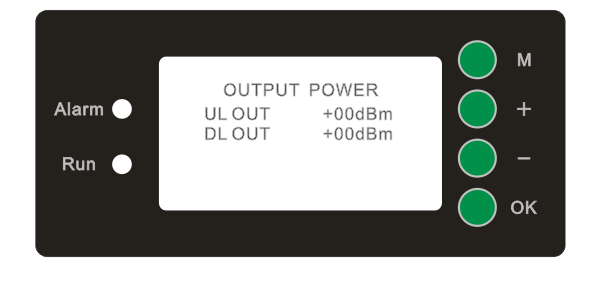

2、点击“OUTPUT POWER”，点击“OK”，实时查询上行功率和下行功率，仅供查看，不可设置。点击“M”回到主菜单。
当显示功率低于或高于标准时，显示为'---'。
3、点击“GAIN”，点击“OK”，实时查询上行增益和下行增益，点击“+”或“-”，即可设置所需的增益。点击“确定”完成。
点击“M”回到主菜单。

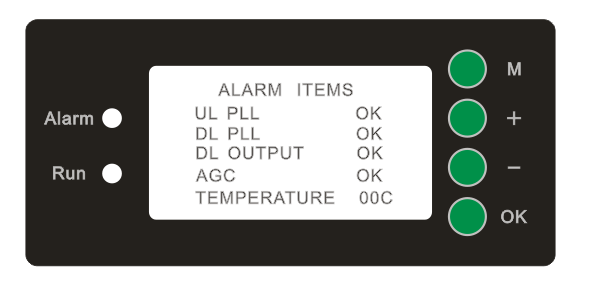

4.点击“ALARM ITEMS”，点击“OK”，实时查询Uplink PLL，Downlink PLL，
下行输出功率、AGC、温度。
仅用于检查，无设置。点击“M”回到主菜单。
5.点击“MODE”，点击“OK”，推荐“AUTO”。
当“MANUAL”时，ALC>25dB，上行电源会关闭，需要手动重新上电才能开启。
