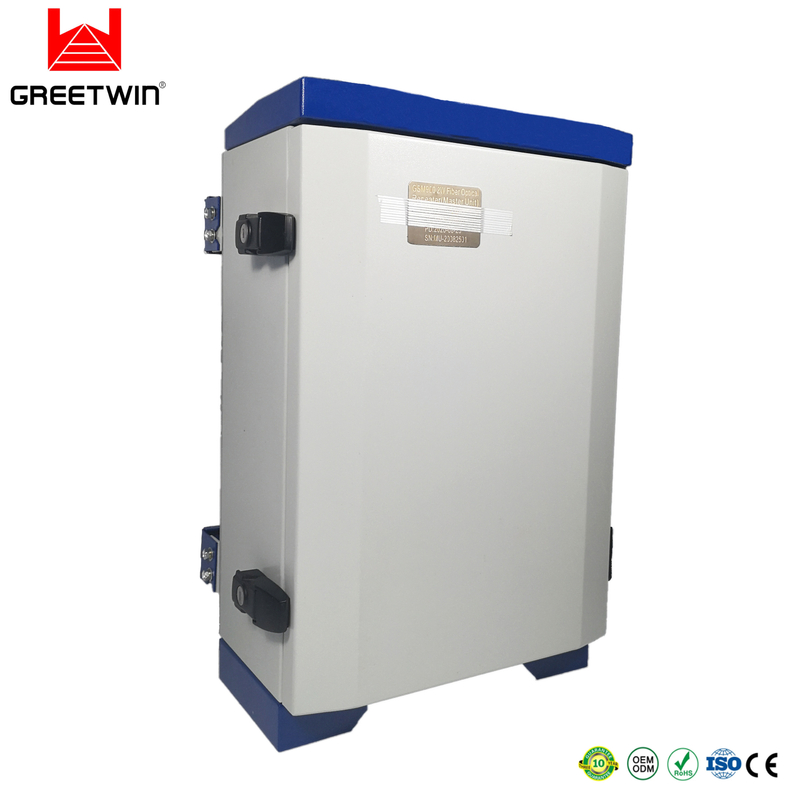

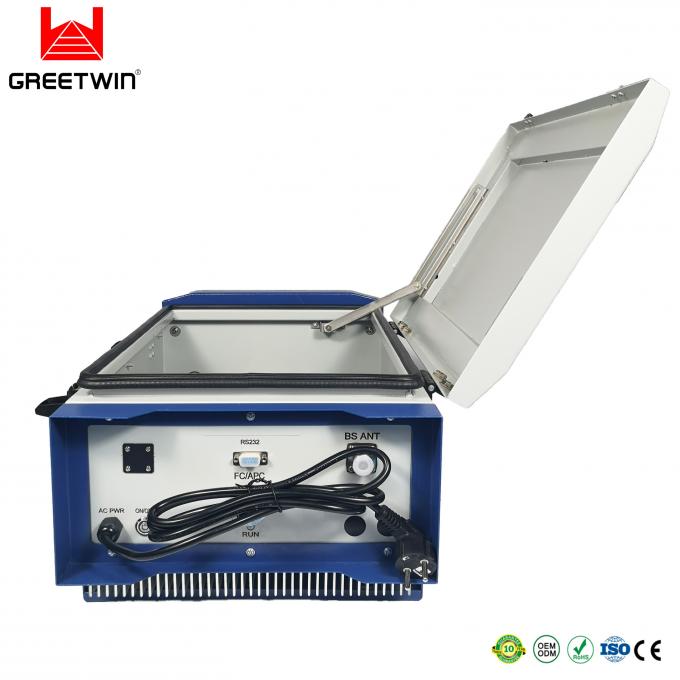

862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器

数量:
  • 中国

  • GREETWIN

  • SGS、ISO9001、CE、ROHS

  • GW-33ICS-LW

  • 1个

  • 面议

  • PE泡沫纸箱

  • 收到付款后 3 个工作日

  • 电汇、信用证、西联汇款、速汇金

  • 每月 5000 件

2W LTE800 WCDMA ICS 中继器手机 3g 4g LTE 中继器 gsm 信号放大器增强器移动信号



主要特点

传统的室外站点往往受到当地安装环境的限制,无法提高施主天线与重传天线之间的隔离度。由于设备无法架设和常开,ICS中继器可以很好的解决此类问题。
设备增益高

传统的无线室外站点由于隔离条件必须大于15dB的增益,由于架设环境的影响导致设备增益不能更大,ICS直放站摆脱了上述影响,可以提高设备增益,实现信号弱区正常覆盖。
上行静噪功能

数字技术的引入和软件无线电编程的应用,使设备具备上行静噪功能,大大降低了Repeater对基站的干扰。



项目 规格
上行链路 下行链路
工作频段(MHz) 码分多址 1920-1980MHz 2110-2170MHz
LTE800 832-862MHz 791-821MHz
最大增益(dB) 85±3dB 90±3dB
输出功率 (dBm) 27±1 33±1
最大限度。ALC 等级 ≥25dB
噪声系数(dB) ≤5
传输延迟 (μs) ≤10
频率容差 (ppm) ≤0.05
带内波动 (dB) ≤3
互调衰减(dBc) ≤-45
增益调整范围 (dB) ≥30
增益调整线性 10分贝 ±1.0
20分贝 ±1.0
30分贝 ±1.5
端口电压驻波比 ≤1.5
湿度 95%
温度范围 操作:-25°C ~ +55°C
射频接口 N-女
隔离 隔离度小于增益10dB,EVM≤12%
电源 220V 交流
本地监视器 RS232 温度、电源、低噪声放大器、驻波比、自激振荡等实时报警。
尺寸 610×480×185mm
重量 30公斤
户外的 IP65



862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 0
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 1
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 2
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 3




与无线中继器相比, ICS中继器具有以下优点:

  • 天线隔离要求可降低35dB以上,接收天线和天线采用同一抱杆,从而降低安装难度和成本。
  • 在天线隔离度相同的情况下,整机增益可提升35dB以上,实现更大的覆盖范围。
  • 具有上行噪声抑制功能,对基站接收灵敏度影响小。
  • 具有自动增益和电平控制功能,确保输出功率恒定。
  • 对接收天线和发射天线之间的反馈路径无特殊要求,可适应各种安装场所。

与光纤中继器相比,ICS中继器具有以下优点:

  • 不需要依赖光纤资源,可以降低安装成本。
  • 没有本地单元,降低故障率。
  • 与移频直放站相比,ICS直放站具有以下优点:

  • 工作在同一频段,节省频率资源。
  • 不需要OCXO,避免因恒温晶体老化引起的频率漂移。
  • 没有本地单元,降低故障率。

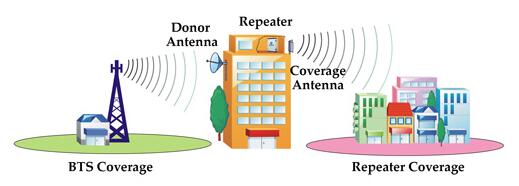

应用图:
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 4

室内覆盖:
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 5
户外覆盖:
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 6


如图:
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 7

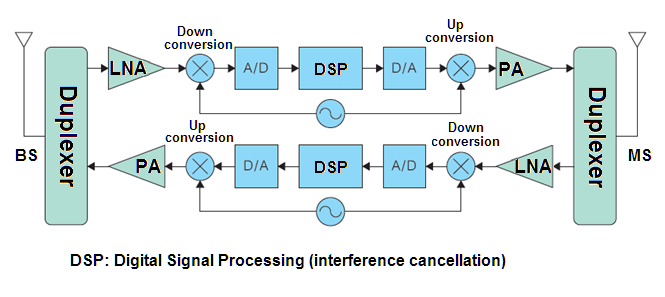

图1 ICS中继器系统原理图
ICM 模块包含:变频器、A/D、D/A、数字信号处理(干扰消除)。

862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 8
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 9
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 10
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 11
862Mhz Lte 中继器 2W LTE800 WCDMA Gsm 信号放大器 12
