中国广东
格雷特温
SGS、ISO9001、CE、ROHS
GW-43C-FSR
1
7天
L/C、D/A、D/P、T/T、西联汇款、速汇金
1000

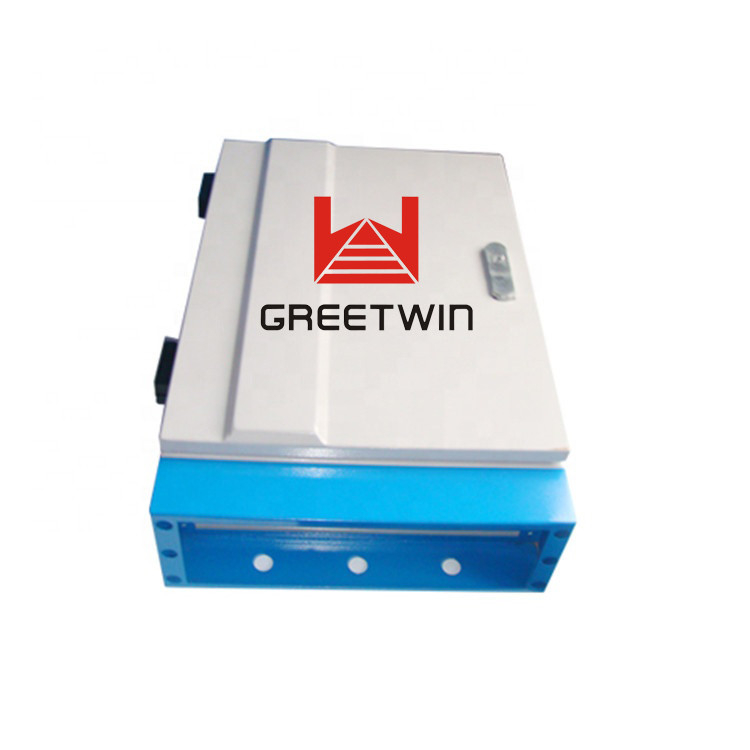

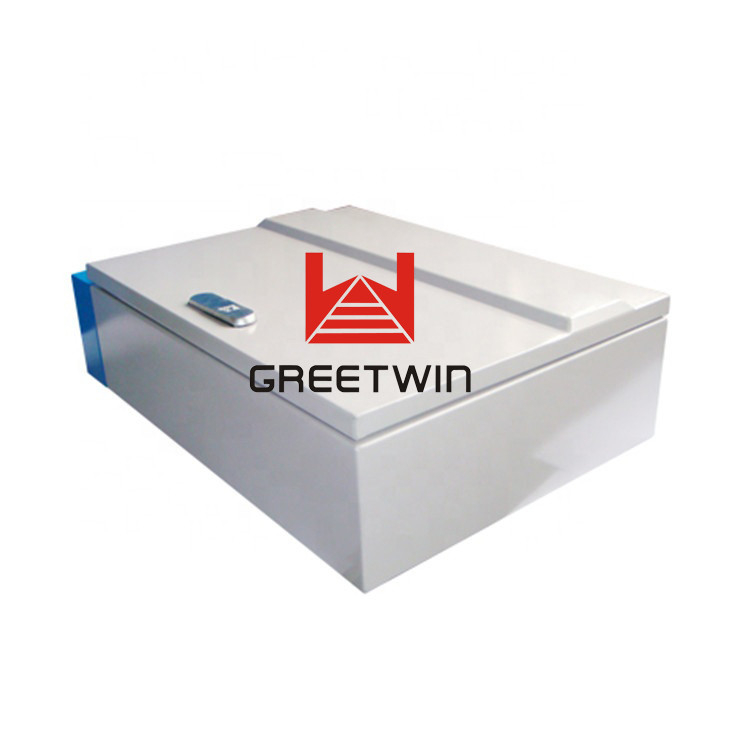

43dBm 室外 850 MHz 移动手机带外频移中继器 信号中继器
| 物品 No.GW-43C-FSR | 捐助单位 | 远程单元 | |||
| GSM/UMTS850 | |||||
| 工作频率 （定制） | 上行链路 | 824~849MHz | |||
| 下行链路 | 869~894兆赫 | ||||
| 工作带宽 | 25MHz | ||||
| 链接频率（定制） | 上行链路 | 1430~1455MHz | |||
| 下行链路 | 1560~1585MHz | ||||
| 最大限度. 输入功率（非破坏性） | 10dBm | ||||
| 传输距离 | ≤20公里 | ||||
| 频率误差 | ≤ 0.05ppm | ||||
| 相位失真 穿过 B和宽度 | ≤ 6.1° (RMS) & ≤ 24.5° (峰值) | ||||
| 误差矢量幅度 (EVM) | ≤ 12.5% | ||||
| 最大输出功率 | 上行链路 | -5±2dBm（有线接入） | 33±2dBm | ||
| 下行链路 | 37±2dBm | 43±2dBm | |||
| 最大增益 | 45±3dB（有线接入） | 95±2dB | |||
| 增益调整范围 | 1~31 dB @ 1 dB 步长 | ||||
| 驻波比 | ≤ 1.5 | ||||
| 噪声系数 | ≤ 5dB(仅上行) | ||||
| 杂散发射 | 9kHz~1GHz：≤-36dBm/30kHz | ||||
| 1GHz~12.75GHz：≤-30dBm/30kHz | |||||
| 带内纹波 | ≤±3dB | ||||
| 系统延迟 | ≤ 10μSec | ||||
| 输入/输出阻抗 | 50Ω | ||||
| 射频连接器 | N型（女） | ||||
| 温度范围 | 操作：-25°C ~ + 55°C / 储存：-30°C ~ +60°C | ||||
| 相对 H湿度 范围 | ≤ 95%（非冷凝） | ||||
| 电源 （C定制） | DC-48V | AC220V,50/60Hz | |||
| 能量消耗 | ≤ 120W | ≤ 200W | |||
| Dimensions | 428*328*175mm | 428*328*175mm | |||
| 重量 | ≤ 15公斤 | ≤ 15公斤 | |||
| 应用 | 室内或室外（IP65） | ||||
| L局部控制 | PC+USB 和 WiFi 热点 | ||||
| 远程监控（可选） | 无线调制解调器（通过短信） | ||||
| 网管监控功能 (可选的) | 门状态、温度、电源、驻波比等实时报警； 遥控开关机、增减输出功率等； 输出/输入功率、UL/DL增益、中继器所有状态等实时状态。 | ||||
信号中继器手册
频移中继器（FSR）旨在解决移动信号弱的问题，它可以比射频中继器扩大覆盖范围，减少对光纤或专用电缆不允许的区域的投资。
该系统由两部分组成：供体单元和远程单元。施主单元通过露天射频传输或靠近基站的直接耦合器接收BTS（基站收发站）信号，然后将其从工作频率转换为链路频率，并将放大后的信号传输到远程单元，远程单元将重新转换信号工作频率，向网络覆盖不足的地区提供信号。并且移动信号也被放大并通过相反的方向重传到BTS。
信号中继器功能
1.Out-of-Band FSR：链路频率超出工作频段
2.铝合金外壳，IP65防护，防尘、防水、耐腐蚀
3.采用高增益、低噪声的线性放大器，对基站干扰小
4.采用高选择性、低插入损耗的滤波器，消除了上下行之间的干扰
5.USB端口提供连接笔记本电脑进行本地监控或连接到内置无线调制解调器与NMS（网络管理系统）通信，可以远程监控中继器的工作状态并将运行参数下载到中继器
推荐配件
1）施主天线：对数周期天线（9dBi，806-960/1710-2700MHz）
2）服务天线：全向吸顶天线（3dBi，806-960/1710-2700MHz）
3)5D-FB带接头同轴电缆（电缆长度可选）
信号中继器应用图
扩大信号覆盖范围或填补信号弱或不可用的信号盲区。
| 户外的： | 机场、旅游区、高尔夫球场、隧道、工厂、矿区、村庄…… |
| 室内的： | 酒店、会展中心、地下室、商场、写字楼、停车场…… |
Q1。为什么安装设备后还是没有信号？
1. 检查升压器和电源的通电。
2、检查室外天线接头是否紧固。
3. 检查射频电缆接头是否紧固。
4. 检查室外信号是否足够强。
5. 检查以确保天线安装正确。
6、检查室内天线接头是否紧固。
7. 检查电缆类型是否合适。
Q2。为什么区域边缘的信号强度太弱？
1、检查室外信号和天线方向。
2. 检查助推器是否全增益。
3. 检查所有接头是否紧固。
4.改变室外/室内天线的位置。
5. 检查电缆类型是否合适。
6.部署更多的室内天线。
Q3。运行booster后，为什么信号不稳定？
1. 检查施主天线和服务器天线的距离是否太近？检查 LED
助推器，以确保警报是绿色的。
2. 检查施主天线的信号是否稳定？
3. 如果连接不正确，请重新连接系统。
Q4。为什么升压电源 LED 不亮？
1、检查电源适配器上输入的交流功率范围是否与当地对应
电源系统。
2、检查电源适配器是否正确、稳定地连接设备。
3、检查电源适配器是否损坏。测试输出电压是否对应
电源适配器上用万用表指示与否
