深圳
格雷特温
CE、RoHS
GW-23MF(WCDMA)
1片
US161.64片
中性包装,产品尺寸:191*296*76mm。
5-8个工作日
信用证、电汇、西联汇款、速汇金
2000PCS/月
产品描述
特征:

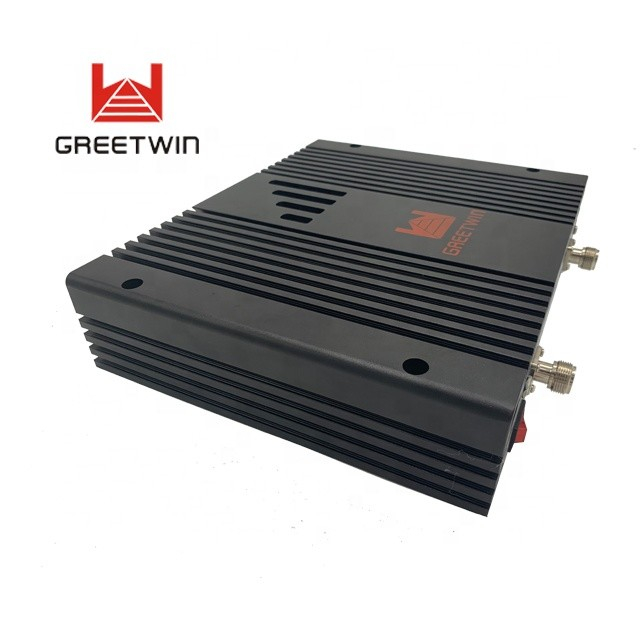

1. 经典设计室内信号中继器
2. 最大输出功率:33dBm,支持1到5频段。
3.具有ALC、AGC、MGC功能
4. 上行/下行增益显示
规格:
电气规格 | WCDMA2100 | 1920~1980MHz | 2110~2170MHz | |
带宽 | 20MHz 固定带宽,中心频率可移动 | |||
最大增益 | >=70dB | >=75dB | ||
输出功率 | >=20dBm | >=23dBm | ||
带外增益 | 2.7<=f_offset<3.5MHz | <60dB | ||
3.5<=f_offset<7.5MHz | <45dB | |||
7.5<=f_offset<12.5MHz | <45dB | |||
12.5<=f_offset | <35dB | |||
杂散发射 | 9kHz~150KHz | <= -36dBm/1 kHz | ||
150kHz~30MHz | <= -36dBm/10 kHz | |||
30MHz~1GHz | <= -36dBm/100 kHz | |||
1 GHz ~ 流量 - 10 MHz | <= -30dBm/1MHz | |||
流量 - 10 MHz ~ Fhigh + 10 MHz | <= -15dBm/1 MHz | |||
Fhigh + 10 MHz ~12.75 GHz | <= -30dBm/1MHz | |||
ACRR | 20dBc/30KHz@±5MHz | |||
20dBc/30KHz@±10MHz | ||||
频率稳定性 | <=±0.01ppm | |||
误差向量幅度 | <= 12.5% | |||
峰值码域错误 | <=-35dB@扩频因子 256 | |||
自动增益控制(AGC) | >=25dB | |||
手动增益控制 | 31dB/1dB 步长 | |||
获得平坦度 | <=4dB(PP) | |||
噪声系数 | <= 6分贝 | |||
驻波比 | <=2.0 | |||
群延迟 | <= 5μs | |||
能量消耗 | <= 25W | |||
电源 | 直流 4A/9V | |||
机械规格 | ||||
Dimensions | 191*296*76mm | |||
重量 | <=4公斤 | |||
I/O 连接器/阻抗 | N-女性 | |||
环境规格 | ||||
知识产权等级 | IP30 | |||
工作温度 | -10ºC~50ºC | |||
CE 和 ROHS | 批准:RTTE 1999/5/EC & 2004/108/EC | |||
监控规范 | ||||
LED指示 | 电源指示灯 | 直流开/关 | ||
报警指示灯 | 天线隔离度低于设备安装隔离度或ALC1~5dB,红色 |

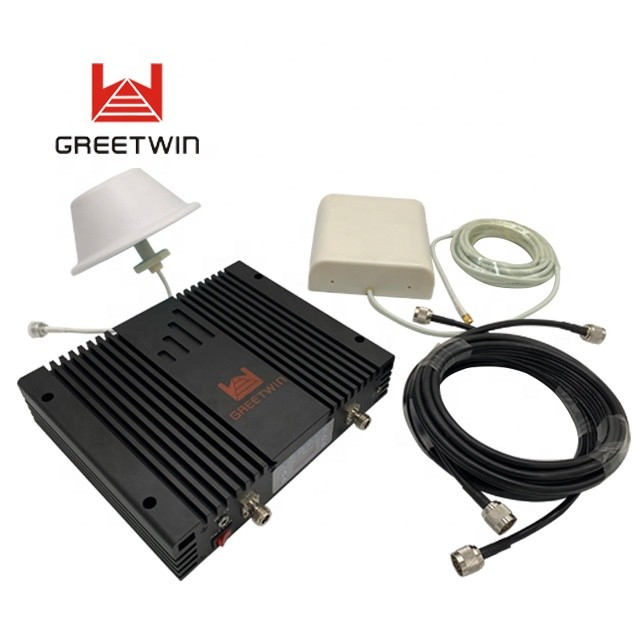

推荐配件:
1)施主天线:对数周期天线(9dBi,806-960/1710-2700MHz)
2)服务天线:全向吸顶天线(3dBi,806-960/1710-2700MHz)
3)5D-FB带接头同轴电缆(电缆长度可选)
常问问题
Q1.付款方式
T/T、西联汇款、Paypal 和信用卡可用,
我们建议付款 阿里巴巴贸易保障,最受青睐的,安全的方法。
*请使用其他方法 接触 我们有更多的细节。
Q2.交货日期&交货时间
数量 | 交货时间 | 交货至 美国/中东/亚洲/欧洲 |
<20 个 | 3-5个工作日 | DHL 3-7 个工作日 联邦快递/UPS 5-7 个工作日 |
20-100个 | 7-15 个工作日 | |
>100个 | 15-24 个工作日 |
*点击 它来获取样本。
Q3。我可以自定义频率吗?
是的,我们可以定制 2G/3G/4G/5G/GSM/DCS/AWS/PCS/CDMA/WCDMA/LTE等.
Q4。如果我不知道我所在国家/地区的频率怎么办?
请随意 C接触 我们与您的询问,我们将找到您需要的频率并解决您的问题。
其他信号中继器
请更多信号中继器 点击 它!
